GRUPO DE ACERO CHINA DE TOBO

|
| Lugar de origen: | CHINA |
| Nombre de la marca: | TOBO |
| Certificación: | ISO |
| Número de modelo: | / |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Las válvulas están envueltas en láminas de plástico con burbujas y en cajas de madera contrachapada |
| Tiempo de entrega: | 15workdays |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union |
| Capacidad de la fuente: | 10000pcs/month |
| Tipo del actuador: | Manual, neumático, eléctrico | Uso: | Petróleo, gas, agua, productos químicos |
|---|---|---|---|
| Certificado: | ISO9001, CE, API | Tipo de conexión: | Roscado, ensanchado, soldado con autógena |
| Estándar de diseño: | API, ANSI, ESTRUENDO, JIS, BS | Conexión de extremo: | Roscado, ensanchado, soldado con autógena |
| El material: | Acero inoxidable | Tipo de la operación: | Manual, neumático, eléctrico |
| Grado de la presión: | Personalizado | Tipo de Seat: | Seat suave, metal Seat |
| Tamaño: | Personalizado | Tratamiento superficial: | Pulido, arena arruinada |
| Gama de temperaturas: | Personalizado | Tipo de la válvula: | Válvula de puerta |
| Alta luz: | Válvula de puerta de la base de elevación elástica,Válvula de puerta de la base ascendente de la brida manual,Válvula de puerta de acero inoxidable EPDM |
||

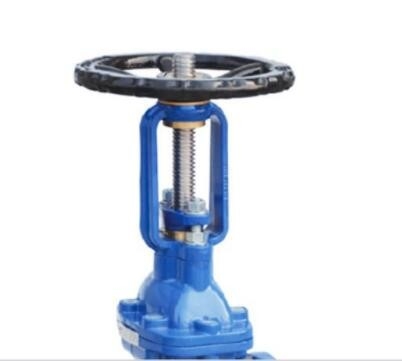

Tipo de brida manual de acero inoxidable Válvula de puerta de tronco elevante elástica EPDM 4 pulgadas DN100 PN16
| Parámetros del producto | ||||
| el color: | Azul personalizado | Temperatura de funcionamiento: | 0 a 100 °C | |
| Tipo de vehículo: | Válvula de puerta | Prueba: | Prueba de fuga del 100% | |
| Medio aplicable: | Agua clara o medio similar al agua | Nivel de presión: | PN16 | |
| Tamaño: | DN50-DN2000 | El número de unidades: | 10 | |
|

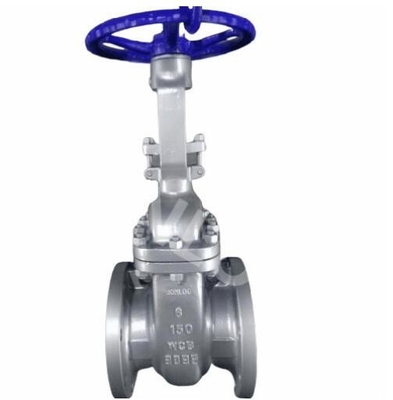

Valvas de compuertas de acero fundido Clasificación de las válvulas de puerta de acero fundido Válvula de puerta de cuña flexible,Válvula de puerta de cuña sólida Capó atornillado, anillo de asiento con rosca o soldado, anillo de asiento renovable Material:ASTM A216 WCB,A217 WC6,A351 CF8,A351 CF8M,A351 CF3,A351 CF3M,A351 CN7M
Cumplimiento de las normas Diseño y fabricación:ANSIB16.34Las medidas de seguridad se aplican a las instalaciones de los Estados miembros. Cara a cara (de extremo a extremo):ANSIB16.10, API6D Conexión por flanco: 2"~24" a ANSIB16.5,22",26"~36" a MSS-SP-44 a API605 bajo petición Prueba e inspección:API598,API6D El extremo de las nalgas soldado:ANSIB162.5
A.Bearing de empuje de bolas anti-fricción:Reduce la fricción entre las partes de apareamiento para garantizar un funcionamiento sin problemas B.Vértice de grúas:Afija la tuerca del yugo en el capó C.Tiburón de grasa: Suministra lubricante a las partes de apareamiento
CLASA Válvula de puerta de acero fundido de 150 a 1500 libras
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Palabras clave de la página: válvulas de puerta de acero fundido, válvula de puerta de cuña, válvula de puerta de cuña flexible, válvula de puerta de cuña sólida,anillo de asiento renovable
Válvulas de puertasse utilizan cuando se necesita un flujo de fluido en línea recta y una restricción mínima del flujo. Las válvulas de puerta utilizan una placa corredera dentro del cuerpo de la válvula para detener, limitar,o permitir el flujo completo de fluidos a través de la válvulaLa puerta suele tener forma de cuña. Cuando la válvula está abierta, la puerta se introduce completamente en el capó de la válvula. Esto deja el paso de flujo a través de la válvula completamente abierto sin restricciones de flujo.Por lo tanto, hay poca o ninguna caída de presión o restricción del flujo a través de la válvula.
Las válvulas de puerta no son adecuadas para el volumen de estrangulamiento.El control del flujo es difícil debido al diseño de la válvula y el flujo de fluido golpeando contra una puerta parcialmente abierta puede causar daños extensos a la válvulaSalvo que el fabricante lo autorice expresamente, las válvulas de compuerta no deben utilizarse para el estrangulamiento.
| Tamaño: | DN50 ~ DN1200 | Presión: | PN 16, PN 10 |
|---|---|---|---|
| Duración: | El número de unidades de producción de los vehículos de la serie A será el número de unidades de producción de las unidades de producción de la serie B. | Temperatura: | -20 ~ 120 C |
| Cuerpo: | Hierro dúctil GGG40, DI GGG 50, hierro fundido GG25 | - ¿ Qué? | Revestimiento de hierro EPDM / NBR |
| - ¿ Por qué? | La norma DIN 3352, JIS 10 K, EN 7005 también se aplica.2 | Prueba: | Fuerza de ensayo de 2,4Mpa |
| La luz alta: |
válvula de puerta del asiento resistente,válvula de puerta con brida |
||
Válvula de puerta de asiento resistente con caja de superficie
A. Sellado del tallo
Tres sellos de tallo independientes que ofrecen una seguridad triple:
• Un anillo de limpiaparabrisas NBR protege contra la suciedad del exterior.
• Un rodamiento de poliamida con 4 anillos O NBR protege contra la corrosión galvánica.
• Un sellador de manchetes de goma EPDM actúa como el sellador hidráulico principal del flujo.
B. Conexión carrocería/moto
El ensamblaje único del cuerpo de la válvula y el capó garantiza una estanqueidad duradera:
• Una junta redonda de caucho para el capó de la válvula se inserta en un hueco del capó de la válvula, lo que impide
de ser expulsado por oleadas de presión.
• Los tornillos del capó de acero inoxidable se sumergen en el capó de la válvula, rodeados
El material se coloca en la caja de seguridad y se sella con una solución de fusión caliente, lo que evita el riesgo de corrosión
ya que los pernos no están expuestos al medio o al suelo.
C. Nueces de cuña
La tuerca de cuña fija e integral reduce el número de piezas móviles de la válvula, por lo tanto
La tuerca de cuña está hecha de
de latón resistente a la descincificación con capacidades lubricantes que proporcionan una compatibilidad óptima
con el tallo de acero inoxidable.
D. Cuña vulcanizada
El núcleo de hierro dúctil está completamente vulcanizado con caucho EPDM aprobado para agua potable
interna y externa.
No hay piezas de hierro expuestas al medio y la excelente vulcanización del caucho
Previene la corrosión por debajo del caucho.
Las guías en la cuña y en el cuerpo de la válvula aseguran un cierre uniforme independientemente de
presión alta.
Se garantiza un funcionamiento seguro, ya que las guías evitan la sobrecarga del tallo.
La cuña tiene un gran perforación a través y como no hay huecos en el núcleo, estancado
el agua o las impurezas no pueden acumularse y causar contaminación.
Características del diseño:
Las juntas de los huso O-anillo - "DROY THREAD" - sustituibles bajo presión.
Eje de acero inoxidable con hilo y rodamiento laminados.
Cuña de goma de sufracción total con tuercas de husillo reemplazables.
Válvula de puerta con abertura completa.
Todas las piezas están protegidas contra la corrosión.
Válvula de puerta con asiento resistente conforme a la norma EN 1074-1 y 2 / EN 1171, con EPDM homologado por WRAS
piezas de goma.
Cuerpo y capó de GJS-500-7 (GGG-50).
Estribo de acero inoxidable con un mínimo de 13% de Cr con hilo laminado
y el anillo de parada de cuña.
Sellado del tallo con 4 anillos O en un rodamiento de nylon, una mancheta de caucho EPDM y un NBR
anillo de limpieza. junta de EPDM en una ranura, tornillos contra-encasillado del capó rodeado por el
junta de capó y sellada con fundición en caliente.
el caucho.
Revestimiento epoxi conforme a las directrices DIN 30677-2 y GSK, tanto en el interior como en el exterior.
La puerta de la válvula o miembro de cierre es típicamente en forma de una cuña hecha de material de hierro fundido
para que sean suficientemente resistentes para ser adecuados para aplicaciones de alta presión y de alto flujo.
En una válvula de puerta de asiento resistente, la superficie exterior de la cuña de la válvula está recubierta con una elastomérica
material para ofrecer un sello hermético incluso a altas presiones de funcionamiento.
La cuña de la válvula se opera girando un tallo roscado para avanzar o retraer la válvula
una cuña en el conducto de la carcasa de la válvula.
Cuando se cierra la válvula, el material resistente en el borde forma un sello hermético con el interior
La suciedad u otra contaminación en el sistema de funcionamiento de la válvula puede provocar:
sellado incompleto de la cuña u otro mal funcionamiento.
Otro objeto de la presente invención es proporcionar una válvula de puerta de asiento resistente que tenga una
Mejorado sistema de operador de cuña que supere fácilmente los efectos perjudiciales de la contaminación introducida durante la construcción o arrastrada dentro del producto transportado a la válvula.
Estos y otros objetos de la presente invención, que resultarán evidentes del estudio de la
la descripción y los dibujos adjuntos se proporcionan en una disposición de válvula, que comprende una válvula
una carcasa que defina un conducto de agua y un asiento de la válvula dentro del conducto de la válvula.
Una cuña de válvula situada dentro del pasadizo de la vivienda se mueve a lo largo de una dirección de operación
entre una posición cerrada en contacto con el asiento de la válvula para bloquear el flujo de agua a través de la válvula
el conducto y una posición abierta que permita el flujo de agua a través del conducto de la válvula.
Un par de pistas separadas se dispone dentro de la carcasa de la válvula a ambos lados de la cuña
Un par de alas opuestas llevadas en la cuña de la válvula,
Un tallo de válvula acoplado a la cuña de la válvula mueve la cuña de la válvula en direcciones opuestas entre las posiciones de apertura y cierre de la válvula.
Los rodillos se llevan en las alas para el trabajo de rodadura con las pistas y las hojas de raspador son
transportado en las alas adyacentes a los rodillos para eliminar la contaminación de las vías.
Las vías pueden estar equipadas con o sin revestimiento.
una aplicación de carga ligera, por ejemplo, la vía está preferiblemente provista sin forro.
Una condición de carga ligera puede surgir, por ejemplo, en el extremo superior de un
Sin embargo, en condiciones de carga pesada, como por ejemplo en la parte inferior de las válvulas, el
en el extremo de una disposición de válvulas de funcionamiento horizontal, es preferible que las alas estén provistas
con rodillos portadores.
En este caso, también se prefiere que la vía esté provista de un revestimiento generalmente en forma de U.
Sección transversal y hecha de un material resistente como el acero inoxidable.
Especificaciones:
| No | Nombre de la parte | El material |
| 1 | Cuerpo | De hierro fundido dúctil |
| 2 | Cuña | Hierro fundido dúctil + EPDM |
| 3 | Frutos secos | ZCuAl10Fe3 Metal de arma de fuego |
| 4 | Envases | El EPDM |
| 5 | Cubiertas | De hierro fundido dúctil |
| 6 | Envases de las glándulas | ZCuAl10Fe3 Metal de arma de fuego |
| 7 | Estribo | 2Cr13 S.S.x 20Cr13 y sus componentes |
| 8 | Glándula de la sangre | De hierro fundido dúctil |
| 9 | Limpiezas de goma | EPDM/NBR |
| 10 | Rueda de mano | De hierro fundido dúctil |
Características
¢ Disparos de bala
la superficie protectora terminada por disparo y la superficie es lisa y limpia.
El asiento está aplanado.
Liso camino de perforación continua sin hueco de asiento, no es fácil conseguir impurezas acumuladas.
Haciendo el líquido inmediatamente.
El tratamiento con caucho
Tanto el interior como el exterior están revestidos con conocimientos avanzados de vulcanización de caucho y luego de hacer
El caucho es el más resistente y el más resistente.
La valva de hierro fundido se mantiene unida con dificultad, evitando así la caída por uso prolongado.
Anticorrosión
Tanto el interior como el exterior están revestidos con resina epoxi en polvo no tóxico para fortalecer la capacidad de resistencia a la corrosión y aumentar la calidad
de suministro de agua.
¢ La robustez
La válvula de hierro dúctil más antigua es fácil de romper después de ser impactado por el no ego.
La ruptura depende de la buena capacidad mecánica del hierro dúctil.
Tres anillos sellados
Con los tres anillos O , la fuga puede reducirse en gran medida y el anillo O puede ser
El eje de empuje de la central de carga se sustituye bajo esta condición con presión y sin parar el agua.
reduce la resistencia a la fricción y reduce el par operativo.
anillo sin abrir y cerrar.
Cuerpo redondo rígido
El cuerpo está fundado minuciosamente, el tamaño de geometría rígida aseguran el sellado interior de la válvula sin
cualquier proceso.
Peso ligero
Esta carrocería está hecha de hierro dúctil, es un 20%-30% más ligera que las viejas.
servicio.
Aplicaciones:Esta válvula se aplica ampliamente en tuberías de líquido para la apertura o cierre de fijación en tales
agua, tratamiento de aguas residuales, energía eléctrica, tuberías energéticas, productos químicos, transporte marítimo, fuentes de energía, etc.
Las normas aplicables
¢ Estándar estadounidense
Diseño de acuerdo con ANSI/AWWA C509
Dimensión cara a cara de acuerdo con la norma ASME B16.10-2000 ((serie ISO 3)
Flancas y perforaciones para las PYME/ANSI B16.42-1998
️ Estándar británico
Diseño conforme a las normas BS5163, BS5150
Dimensión cara a cara de acuerdo con BS5163 ((ISO serie 3,ISO serie 19)
Las partes de las válvulas de ensamblaje y de las válvulas de ensamblaje deben estar equipadas con una válvula de ensamblaje de ensamblaje y una válvula de ensamblaje de ensamblaje.
¢ Alemania estándar
Diseño de acuerdo con DIN3352
Dimensión cara a cara de acuerdo con DIN3202 ((F4: serie ISO 14;F5: serie ISO 15)
Flange y perforación de acuerdo con la norma BS EN1092
Aplicaciones:Esta válvula se aplica ampliamente en las tuberías de líquido para la apertura o cierre de fijación en tal agua,
Desagüe de aguas residuales, energía eléctrica, tubería energética, productos químicos, transporte marítimo, fuentes de energía, etc.
