GRUPO DE ACERO CHINA DE TOBO

|
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | CE/ISO |
| Número de modelo: | / |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Las válvulas están envueltas en láminas de plástico con burbujas y en cajas de madera contrachapada |
| Tiempo de entrega: | 25workdays |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1000000 pedazos/pedazos por mes |
| Aplicación: | Petróleo y gas, sustancia química, planta de energía | Material del cuerpo: | Acero de carbono |
|---|---|---|---|
| Tipo de conexión: | Reborde | Estándar de diseño: | API 6D, API 594 |
| Conexión de extremo: | BW, SW, NPT, RF, RTJ | Tipo de la operación: | Manual, eléctrico, neumático |
| Grado de la presión: | 150-2500lb | Material del sello: | NBR, EPDM, VITON, PTFE |
| Material de Seat: | Nailon, PTFE, Metal | Tamaño: | 2-24 pulgadas |
| Medio conveniente: | Agua, aceite, gas | Presión adecuada: | Presión baja, alta presión |
| Gama de temperaturas: | -196℃~+200℃ | Tipo de la válvula: | Válvula de retención de brida |
| Alta luz: | Válvula de retención oscilante con extremos de brida,válvula de retención de cierre lento sin golpe,válvula de retención con brida de hierro fundido |
||

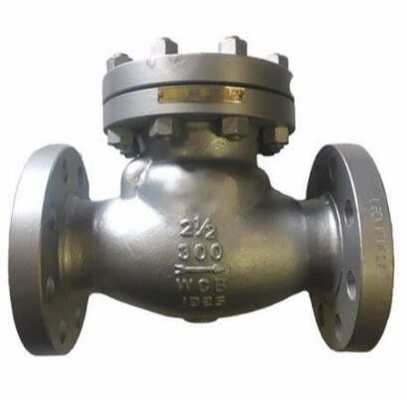

BS5153 Tipo de hierro fundido Precio de presión Válvula de retención oscilante de cierre lento sin golpe con extremos de brida
| Nombre del producto: | Válvula de retención de bola | Solicitud: | Aguas residuales, agua, etc., |
|---|---|---|---|
| Tamaño: | DN150 ~DN500 | Presión: | PN10/16 |
| Estándar: | Estruendo/BS/AWWA/JIS | Temperatura: | -20~120C |
| Cuerpo: | Hierro fundido/hierro dúctil | Pelota: | Revestimiento de hierro EPDM/NBR |
| Destacar: |
válvula de retención de bola de acero inoxidable,válvula de retención de bola vertical |
||
Válvula de retención de bola de acero de tres vías para lodo / lodo / mina / DN150 - DN500
Si necesita más información, por favor conéctese con nosotros.
Descripción:
| Parámetros técnicos | ||||
| Modelo | PN(MPa) | Presión de prueba de fundición (MPa) | Presión de prueba del sello (MPa) | Materiales del cuerpo, capó |
| HQ41X-10 | 1 | 1.5 | 1.1 | hierro o acero |
| HQ41X-16 | 1.6 | 2.4 | 1.76 | |
| Enviar parte y material | ||||
| Cuerpo: Hierro fundido, hierro fundido dúctil, WCB | ||||
| Bonete: Hierro fundido, hierro fundido dúctil, WCB | ||||
| Bola: fundición de acero recubierta de neopreno | ||||
| Medio: agua y fluido corrosivo débil | ||||
Aplicaciones:
La válvula de retención de bola con brida utiliza el rodillo cubierto de goma como disco, cuando, bajo la acción del
Medio, puede rodar hacia arriba y hacia abajo junto con la trayectoria de deslizamiento integral dentro de la válvula para abrir o
cierralo.
Y se caracteriza por una buena estanqueidad, un cierre silencioso y sin producción de golpes de ariete.
El cuerpo tiene un diseño de ruta de flujo de agua completo, gran flujo, pequeña resistencia y la pérdida de carga de agua es menor
la del tipo swing en 50.
Se puede montar vertical u horizontalmente y se puede utilizar para agua fría, agua caliente, industrial y
Redes de tuberías de lodos vivos, especialmente adecuadas para la bomba sumergible de lodos.
La temperatura media: 0 ~ 80 ℃.
| Dimensiones | ||||||
| diámetro interior (mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| sesenta y cinco | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de retención: el tipo de bola (válvula de retención) fue la primera válvula con un diseño único.un muy simple
pero diseño robusto sin mecanismo crítico involucrado.
Se eliminan todas las piezas, como el mecanismo del disco del pasador de bisagra que se usa en la válvula convencional, y se ha colocado en un
bola recubierta de goma reforzada para detener el flujo de medios en condiciones de retorno.
Esta bola se mueve totalmente fuera de la trayectoria del flujo cuando el bombeo está encendido para generar pérdidas de carga mínimas.
La bola esférica recubierta de goma se sella perfectamente en el asiento de válvula redondeado asegurando una estanqueidad total
sellando.
Este diseño ofrece otras ventajas como la no obstrucción y la autolimpieza.En este virtualmente libre de mantenimiento
válvulas, si es necesario, después de un uso prolongado, el reemplazo en línea de la bola es solo un trabajo de minutos.
* Menor consumo de energía
* Mayor capacidad de manejo de sólidos
* Autolimpieza, no obstruye
* Sellado perfecto
* Baja caída de presión
Principio:
El corazón de esta válvula es una bola de goma reforzada.El diseño único de la válvula permite el libre movimiento de la bola.
La bola se mueve a la posición abierta cuando la bomba arranca y permite el libre flujo de líquido sin ninguna interferencia (Ver Fig.).
Cuando la bomba se detiene, la bola se asienta firmemente contra el asiento de metal debido a su propio peso y a la contrapresión de
el líquido (Mouse sobre la fig.).Esto da como resultado un sellado SIN GOTAS.
Lista de piezas/Materiales de construcción
| Parte | Descripción | Estándar | Especial |
| 1. | Cuerpo | Hierro fundido | Acero inoxidable, Acero fundido |
| 2. | Cubrir | Hierro fundido | Acero inoxidable, Acero fundido |
| 3. | Pelota | Nitrilo Reforzado | EPDM, Neopreno |
| 4. | Anillo de cubierta | Caucho nitrilo | butilo, vitón |
| 5. | Anillo de asiento de bola | LT Bronce | Acero inoxidable, frotado duro. |
| 6. | Sujetadores | Acero carbono | acero inoxidable |
| Lista de materiales | |||
| Parte | Material | ASTM | licenciatura |
| Cuerpo | Latón | B124 C38800 | 2874 CZ122 |
| Gorra | Latón | B124 C38800 | 1400 LG2 |
| Desct | Latón | B124 C38800 | 2874 CZ122 |
| Primavera | Acero inoxidable | A313 304 | 3111 304S31 |
| Asiento | NBR | ||
| nombre del producto | Válvulas de retención verticales de latón Fabricación china con varios tamaños |
| Material | latón |
| Color | amarillo latón |
| Estándar | ANSI JIS |
| PRESIÓN | PN16 |
| Estándar de válvula | Cumplir con MSS SP-80 Roscado según BS 21 (ISO7)/ASME B1.20.1 |
|
| Rango de tamaño | 15 mm (1/2") ~ 50 mm (2") | |
| Presión laboral | 300 psi (20,7 bar) WOG sin impacto 150 psi (10,3 bar)Vapor saturado |
|
| Presión de prueba | Carcasa: 450 psi (31 bar) hidrostática | |
| Asiento: 330 psi (22,7 bar) Hidrostático 80 psi (5,5 bares) Aire |
||
| Medios adecuados | Agua, Petróleo, Gas |
|
Lista de piezas/Materiales de construcción
| Parte | Descripción | Estándar | Especial |
| 1. | Cuerpo | Hierro fundido | Acero inoxidable, Acero fundido |
| 2. | Cubrir | Hierro fundido | Acero inoxidable, Acero fundido |
| 3. | Pelota | Nitrilo Reforzado | EPDM, Neopreno |
| 4. | Anillo de cubierta | Caucho nitrilo | butilo, vitón |
| 5. | Anillo de asiento de bola | LT Bronce | Acero inoxidable, frotado duro. |
| 6. | Sujetadores | Acero carbono | acero inoxidable |
Descripción:
| Parámetros técnicos | ||||
| Modelo | PN(MPa) | Presión de prueba de fundición (MPa) | Presión de prueba del sello (MPa) | Materiales del cuerpo, capó |
| HQ41X-10 | 1 | 1.5 | 1.1 | hierro o acero |
| HQ41X-16 | 1.6 | 2.4 | 1.76 | |
| Enviar parte y material | ||||
| Cuerpo: Hierro fundido, hierro fundido dúctil, WCB | ||||
| Bonete: Hierro fundido, hierro fundido dúctil, WCB | ||||
| Bola: fundición de acero recubierta de neopreno | ||||
| Medio: agua y fluido corrosivo débil | ||||
| Dimensiones | ||||||
| diámetro interior (mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| sesenta y cinco | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de retención: el tipo de bola (válvula de retención) fue la primera válvula con un diseño único.un muy simple
pero diseño robusto sin mecanismo crítico involucrado.
Se eliminan todas las piezas, como el mecanismo del disco del pasador de bisagra que se usa en la válvula convencional, y se ha colocado en un
bola recubierta de goma reforzada para detener el flujo de medios en condiciones de retorno.
Esta bola se mueve totalmente fuera de la trayectoria del flujo cuando el bombeo está encendido para generar pérdidas de carga mínimas.
La bola esférica recubierta de goma se sella perfectamente en el asiento de válvula redondeado asegurando una estanqueidad total
sellando.
Este diseño ofrece otras ventajas como la no obstrucción y la autolimpieza.En este virtualmente libre de mantenimiento
válvulas, si es necesario, después de un uso prolongado, el reemplazo en línea de la bola es solo un trabajo de minutos.
* Menor consumo de energía
* Mayor capacidad de manejo de sólidos
* Autolimpieza, no obstruye
* Sellado perfecto
* Baja caída de presión
Principio:
El corazón de esta válvula es una bola de goma reforzada.El diseño único de la válvula permite el libre movimiento de la bola.
La bola se mueve a la posición abierta cuando la bomba arranca y permite el libre flujo de líquido sin ninguna interferencia (Ver Fig.).
Cuando la bomba se detiene, la bola se asienta firmemente contra el asiento de metal debido a su propio peso y a la contrapresión de
el líquido (Mouse sobre la fig.).Esto da como resultado un sellado SIN GOTAS.
Lista de piezas/Materiales de construcción
| Parte | Descripción | Estándar | Especial |
| 1. | Cuerpo | Hierro fundido | Acero inoxidable, Acero fundido |
| 2. | Cubrir | Hierro fundido | Acero inoxidable, Acero fundido |
| 3. | Pelota | Nitrilo Reforzado | EPDM, Neopreno |
| 4. | Anillo de cubierta | Caucho nitrilo | butilo, vitón |
| 5. | Anillo de asiento de bola | LT Bronce | Acero inoxidable, frotado duro. |
| 6. | Sujetadores | Acero carbono | acero inoxidable |
