GRUPO DE ACERO CHINA DE TOBO
 |
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | API ISO CE |
| Número de modelo: | WCB |
| Cantidad de orden mínima: | 5pcs |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Cartón, caso Capa-de madera o según la petición de los clientes |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 1000pcs por mes |

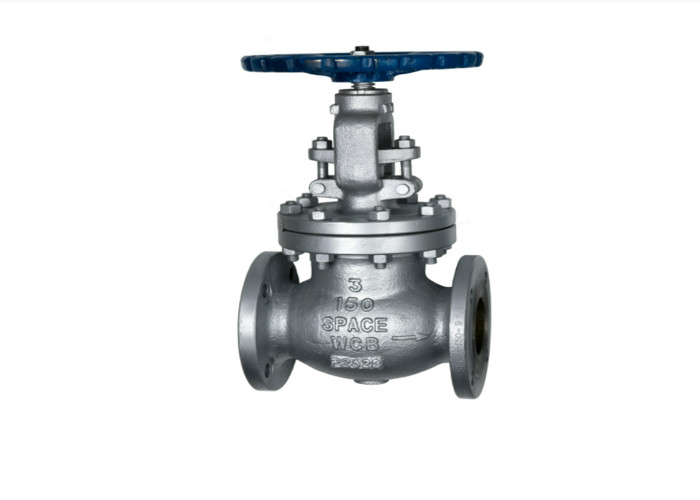

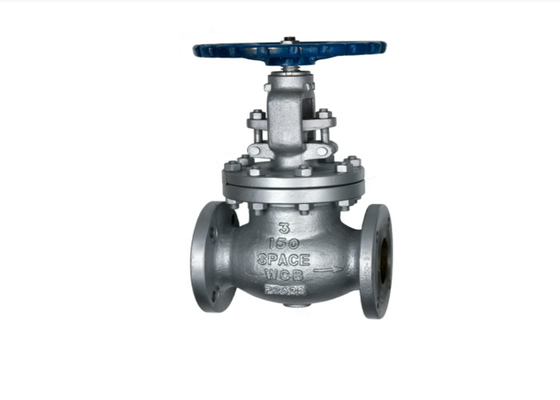

| Nombre de la producción: | Válvula de globo | Material: | WCB |
|---|---|---|---|
| extremos: | Extremos ensanchados | Uso: | El gas, el aceite, el agua y el otro líquido de Corrosie |
| Tamaño: | DN80 | Presión: | PN16 |
| Tempreture: | Presión media | Posición del hilo del tronco: | Válvula de globo exterior del tronco del tornillo |
| Alta luz: | Válvula de globo ensanchada enchufe del eslabón giratorio,Válvula de globo ensanchada de acero forjada,3/4" válvula de globo ensanchada |
||

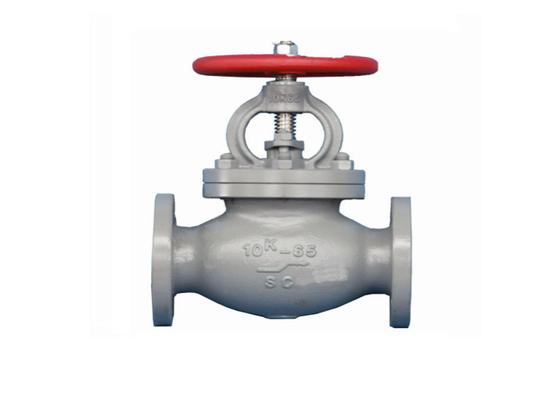

El acero forjado 3/4" enchufe del eslabón giratorio 2500# ensanchó la válvula de globo ASME B 16,34 A182 F22
| Nombre de producto: | Válvula de globo | Uso: | Aceite, gas, agua, vapor etc., |
|---|---|---|---|
| Tamaño: | DN15 ~DN50 | Presión: | PN16~160/150lbs~2500lbs/JIS 10K/20K |
| Estándar: | ANSI del API 6D/b 16,5 JIS 20K/JIS 10K | Temperatura: | -29~425 C |
| Cuerpo: | A182 F22 | Tronco: | SS304 |
| Conecte: | Soldadura | ||
| Alta luz: |
válvula de globo del acero de molde,válvula de globo de 2 pulgadas |
||
Válvula de globo 3/4" enchufe del eslabón giratorio 2500#, capo soldado con autógena según como cuerpo A182 F22 del ANSI B16.34
Especificación técnica
Las válvulas de globo del ※ se ajustan a API 602, y a ASME B 16,34
el ※ cada uno se prueba según API 598, y la marca está por MSS SP-25
Puerto portuario del ※ o convencional lleno
※ Fuera del tornillo y del yugo (OS y Y)
Glándula que embala autoalineadora de dos piezas del ※
Capo empernado ※ con el capo herido espiral de la junta, roscado y sello soldada con autógena o roscados y
capo del sello de presión
Asiento trasero integral del ※
La soldadura del zócalo del ※ termina a ASME B16.11
El ※ atornilló los extremos (NPT) a ANSI/ASME B1.20.1
Las válvulas de globo de acero forjadas están disponibles en tres diseños del capo.
El primer diseño es haber empernado, con la junta común, espiral hembra-varón de la herida, hecha en junta de la junta de F304L/graphite.Ring está también disponible a petición.
El segundo diseño es el capo soldado con autógena, con haber roscado y sellar la junta soldada con autógena.
A petición una junta soldada con autógena de la fuerza de la penetración completa está disponible.
El tercer diseño es el capo del sello de presión, con una junta del capo del sello roscado y de presión.
Pieza y material del correo
| NO. | Nombre de parte | CS a ASTM | En cuanto a ASTM | SS a ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Disco | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 3 | Tronco | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 4 | Junta | Grafito acanalado de SS+ | SS+PTFE | ||
| 5 | Perno del capo | A105 | A276 304 | A276 F304 () L | A276 F316 (L) |
| 6 | Bot del capo | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | Pin | A276 420 | A276 304 | ||
| 8 | Glándula | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 9 | Perno de argolla de la glándula | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | Reborde de la glándula | A216 WCB | A351 CF8 | ||
| 11 | Nuez de glándula | A194 2H | A194 4 | A194 8 | A194 los 8M |
| 12 | Yoke Nut | A276 410 | |||
| 13 | Nuez de H.W.Lock | A194 2H | A194 4 | A194 8 | A194 los 8M |
| 14 | Letrero | SS | |||
| 15 | Volante de dirección | A197 | |||
| 16 | Embalaje del tronco | Flexible | PTFE | ||
| Medio conveniente | Agua, aceite, gas etc., | Agua, aceite, gas etc., | HNO3, CH3 OOH etc | ||
| Temperatura conveniente | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ | ||
Dimensión principal del externo y de la conexión
CLASE 800LB
| NPS | Conv. | 3/8" | el 1/2” | 3/4" | 1" | 11/4” | 11/2” | 2" | |
| Lleno | 3/8" | el 1/2” | 3/4" | 1" | 11/4” | 11/2” | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H (ABIERTO) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| Peso | Empernado | 1,9 | 1,9 | 2,1 | 3,5 | 6,0 | 7,5 | 11,4 | 14,6 |
| Soldado con autógena | 1,7 | 1,7 | 1,9 | 3,3 | 5,2 | 6,8 | 10,6 | 13,8 | |
CLASIFIQUE 900LB~ 1500LB
| NPS | Conv. | 3/8" | el 1/2” | 3/4" | 1" | 11/4” | 11/2” | 2" | |
| Lleno | 3/8" | el 1/2” | 3/4" | 1" | 11/4” | 11/2” | 2" | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| H (ABIERTO) | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 | |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | |
| Wieght | Empernado | 2,2 | 3,7 | 3,6 | 6,8 | 7,6 | 11,6 | 15,0 | 21,9 |
| Soldado con autógena | 2,0 | 3,4 | 3,3 | 6,0 | 5,6 | 10,3 | 14,2 | 18,0 |
|
