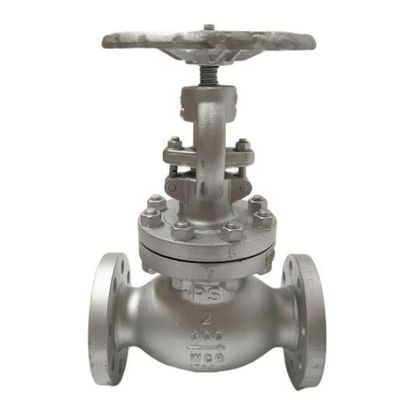

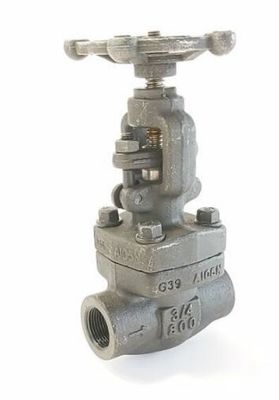

Válvulas de cierre asentadas blandas de globo PN 16, estruendo con bridas de extremos de válvula de globo 2533 cara a cara



Válvulas de cierre de asiento blando de globo PN 16, extremos de brida DIN 2533, longitud cara a cara DIN 3202 F1.





Descripción del material de las piezas principales:

Cuerpo:C.Hierro /Disco:Acero/EPDM / Eje

St.Steel X2013%Cr/ Empaque:Grafito



la válvula de globo hecha por el arrabio.





Características:

-Sello trasero



Diseño de sello trasero para garantizar un empaque y sellado confiables cuando la válvula está completamente abierta. (No se recomienda reemplazar el empaque bajo presión)



-resistir la fricción



Al disco de la válvula se le da suficiente intensidad y rigidez.La superficie de sellado del disco se puede soldar con una aleación satelital

incrustaciones u otros materiales que respondan a las solicitudes de los usuarios.



-Diseño preciso:



Diseñe el cuerpo y el capó de acuerdo con un cálculo preciso.El cuerpo y el capó tienen alta

fuerza, rigidez y capacidad de flujo.





selección de posibles aplicaciones:

(industria) (central eléctrica)

(planta de purificación de gases de combustión) (suministro de gas)

(instalaciones de vacío) (amoníaco)

(agua caliente) (sistema de refrigeración y congelación)

(tecnología de calefacción) (sistema de vapor)



Especificaciones:



Formación Estructural	BB-BG-OS y Y
Manera de conducir	operado a mano
	accionado eléctricamente
Estándar de diseño	DIN3356
Cara a cara	DIN3202
Extremos de brida	DIN2543-2545
Prueba e Inspección	DIN3230

Notas: El tamaño de la brida de conexión de la válvula en serie se puede diseñar de acuerdo con los requisitos del cliente.



Especificación de rendimiento de productos

Presión nominal	Prueba de carcasa (Mpa)	Prueba de sellado (Mpa)	Temperatura adecuada (oC)	Medio adecuado
(Mpa)
1.6	2.4	1.76	-110~600oC	Agua Petróleo y Gas
2.5	3.75	2.75
4	6	4.4
6.4	9.6	7.04



Partes	Materiales
Cuerpo	ASTM A216 GR.WCB
Anillo de asiento	ASTM A105 + Revestimiento de estelita
Dto	ASTM A105 + 13Cr revestido
Placa de empuje del disco	ASTM A276 Tipo 420
Tuerca de disco	ASTM A276 Tipo 410
Madre	ASTM A182 GR.F6
Tuercas de perno de capó	ASTM A194 GR.2H
Pernos de capó	ASTM A193 GR.B7
Empaquetadura	Hierro Dulce + Grafito
buje del asiento trasero	ASTM A276 Tipo 410
Embalaje de vástago	Grafito trenzado y anillo de grafito moldeado
Capó	ASTM A216 GR.WCB
Pasadores de cáncamo	Acero carbono
Glándula	ASTM A276 Tipo 410
Brida de prensaestopas	ASTM A216 GR.WCB
Pernos de ojo de glándula	ASTM A307 GR.B
Tuercas de cáncamo	ASTM A194 GR.2H
Arbusto de yugo	ASTM A439 GR.D-2
Tornillo	Acero carbono
Rueda de mano	Hierro dúctil
Tuerca de rueda de mano	ASTM A194 GR.2H
Lavadora	Acero carbono
Yugo	ASTM A216 GR.WCB
Tuercas de perno de yugo	ASTM A194 GR.2H
Perno de yugo	ASTM A193 GR.B7
Llevando	Acero
Anillo de linterna bajo pedido	ASTM A276 Tipo 410



Dimensiones principales



Presión	NP 1,6 MPa
(Mpa)
Tamaño	15	20	25	32	40	50	sesenta y cinco	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	305	354	402	437	496	541	699	815	914	1189	1350
W	120	140	160	160	180	200	200	250	250	300	350	400	450	500	550	600
Peso (kilogramos)	5.2	7.1	7.4	8.5	13	20	25	35	50	75	100	210	446	648	805	1050
Presión	NP 2,5 Mpa
(Mpa)
Tamaño	15	20	25	32	40	50	sesenta y cinco	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	325	363	415	453	505	556	744	864	948	1269	1450
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
Peso (kilogramos)	6	7.5	8	9	14	22	27	38	55	82	105	220	450	660	810	1100
Presión	NP 4,0 MPa
(Mpa)
Tamaño	15	20	25	32	40	50	sesenta y cinco	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	240	260	276	285	300	325	370	430	480	532	589	783	888	965	1285	1512
W	120	140	160	160	180	200	200	250	300	350	400	450	500	550	600	600
Peso (kilogramos)	6	7.5	8	9	15	24	30	41	60	85	110	225	460	670	830	1120













Breve introducción:

La válvula de globo está diseñada en referencia a estándares internos e internacionales avanzados.El cuerpo adopta

configuración de esfera, y también tiene la característica de buena apariencia, buen funcionamiento y calidad superior.



Aplique desde CLASE 150 a CLASE 1500 y -29 ℃ ~ 425 ℃ (acero), -40 ℃ ~ 550 ℃ (acero inoxidable).



Usando diferentes materiales, la válvula puede funcionar con diferentes medios, como agua, aceite, gas, vapor, carbamida

y otro medio.





Enviar parte y material

	Elemento Nombre de las piezas	material
1	Cuerpo	WCB, CF8, CF8M
2	Asiento	2Cr13,25+ satélite
3	Dto	2Cr13, 304, 25+satélite
4	Madre	2Cr13, 304, 304L
5	Empaquetadura	Grafito+304, Grafito+08 acero
6	Capó	WCB, CF8, CF8M
7	Embalaje	Grafito, PTFE
8	volante	HT250,QT450







Especificación técnica

-Diámetro nominal: 2”-12”

-Temperatura aplicable: -29 ℃ ~ 425 ℃ (acero) -40 ℃ ~ 550 ℃

(acero inoxidable)

-Presión nominal: 150Lb 300Lb 600Lb 900Lb 1500Lb

-Medio aplicable: agua, gas, aceite y otros medios de causticidad.

Estándar de aplicaciones

-Estándar de fabricación: ANSI B16.34

-Dimensión cara a cara: ANSI B 16.10

-Dimensión de brida: ANSI B 16.5

-Prueba: API 598







Descripción:



Dimensión principal externa y de conexión



	CLASE150
tamaño (en)	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
L,L1-RF.BW(mm)	203	216	214	292	330	356	495	622	698
L2-RTJ(mm)	216	229	254	305	343	368	508	635	711
Mmm)	330	390	410	475	540	585	725	825	940
K(mm)	200	250	250	300	350	350	450	500	600
Peso (Kg)	23	29	40	59	95	115	178	268	385



	CLASE 300
tamaño (en)	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
L,L1-RF.BW(mm)	267	292	318	355	400	440	533	622	711
L2-RTJ(mm)	283	308	333	371	416	460	549	638	727
Mmm)	350	425	485	520	565	655	825	920	1155
K(mm)	200	250	300	300	350	350	500	600	700
Peso (Kg)	30	45	60	83	135	162	265	375	525



	CLASE600
tamaño (en)	2"	2-1/2"		3"		4"		5"		6"		8"		10"
L,L1-RF.BW(mm)	292	330		356		432		508		559		660		787
L2-RTJ(mm)	295	333		359		435		511		562		664		791
Mmm)	420	490		550		590		620		700		950		1140
K(mm)	250	300		300		350		500		500		600		600
Peso (Kg)	39	61		76		122		210		245		447		692
	CLASE900
tamaño (en)	2"		2-1/2"		3"		4"		5"		6"		8"
L,L1-RF.BW(mm)	368		419		381		457		559		610		737
L2-RTJ(mm)	371		422		384		460		562		613		740
Mmm)	495		540		600		655		670		780		1050
K(mm)	300		350		350		500		500		350*		350*
Peso (Kg)	96		79		117		178		305		355		730
Nota: Use "*", significa que ha arreglado la caja de cambios.



	CLASE1500
tamaño (en)	2"	2-1/2"	3"	4"	6"
L,L1-RF.BW(mm)	368	419	470	546	705
L2-RTJ(mm)	371	422	473	549	711
Mmm)	550	582	625	750	925
K(mm)	300	350	400	450	600
Peso (Kg)	116	125	145	210	475
