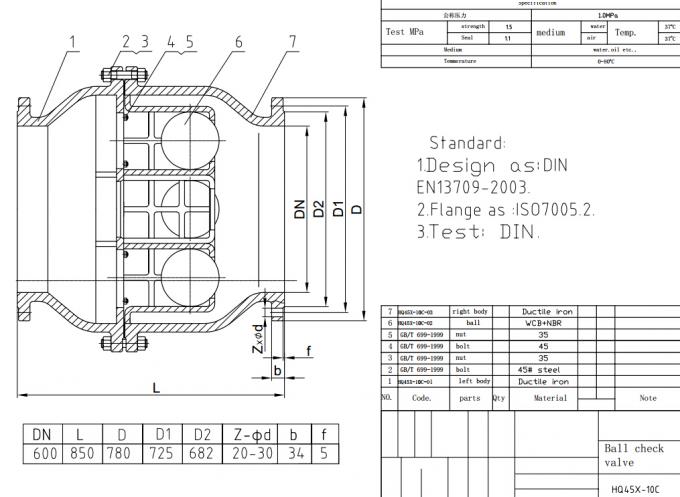

Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50

Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50

  • Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50
  • Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50
  • Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50
Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50
Datos del producto:
Lugar de origen: China
Nombre de la marca: TOBO
Certificación: ISO 9001/ API 6D
Número de modelo: CF8M
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: Negotiation
Detalles de empaquetado: Por lo general, se embala con un traje de caja de madera contrachapada para la entrega por mar
Tiempo de entrega: 10 días laborables
Condiciones de pago: L/C, T/T, Western Union
Capacidad de la fuente: 10000 PC por mes
Contacto
Descripción detallada del producto

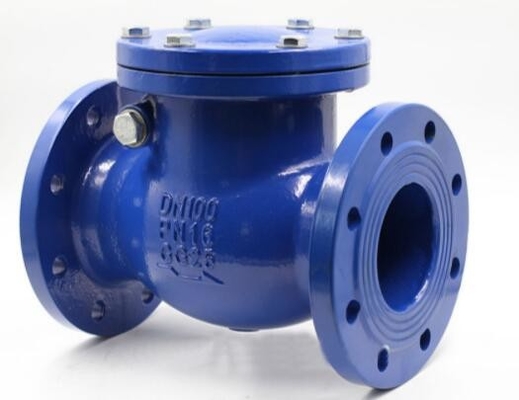

Nombre de producto: Válvula de control de oscilación Material: 316L
Uso: Aceite, gas, agua, vapor etc Ventaja: Tranquilo
Temperatura: -10~80C Diseño: oblea
Cuerpo: Acero inoxidable Seat: Acero inoxidable
Alta luz:

Válvula de control multi de bola GGG50

,

Válvula de control multi de bola del hierro dúctil

,

Válvula de control de bola DN500

Tamaño grande multi de desplazamiento dúctil DN400 DN500 de la válvula de control de bola del hierro GGG50



D
Descripción de producto detallada
Nombre de producto: Válvula de control de bola Uso: Aguas residuales, agua etc.,
Tamaño: DN50 ~DN1000 Presión: PN2.5/6/10/16/125lbs/150lbs/JIS 5K/JIS10K
Estándar: DIN/BS/AWWA/JIS Temperatura: -20~120 C
Cuerpo: Hierro dúctil del arrabio Bola: Capa EPDM/NBR del hierro
Alta luz:

válvula de control vertical de bola

,

válvula de control ensanchada de bola





Tamaño grande de desplazamiento dúctil DN400, DN500 de la válvula de control de la Multi-bola del hierro GGG50



La válvula de control ensanchada de bola utiliza el rodillo cubierto de goma como el disco, cuando, bajo acción del

el medio, puede rodar hacia arriba y hacia abajo junto con la trayectoria de desplazamiento integral dentro de la válvula para abrirse o

ciérrelo. Y ofrece por buena tirantez, cierre silencioso y ninguna producción de martillo de agua.



El cuerpo es diseño completo de la trayectoria de la corriente, flujo grande, pequeña resistencia y la pérdida principal del agua es más pequeña

el del tipo del oscilación por 50. Es aumentable verticalmente u horizontalmente y puede ser utilizado para el frío-agua,

redes de agua caliente, industriales y vivas del tubo del barro, especialmente convenientes para la bomba sumergible del barro.



La temperatura media: 0~80℃.



Especificación

PN: 1.0~1.6MPa
DN: 50~1000m m
Medio: agua
temperatura: 0~80℃
Taladro del reborde: Estruendo



Material

piezas cuerpo bola asiento
material Ci, DI, WCB WCB que cubre NBR WCB, SST

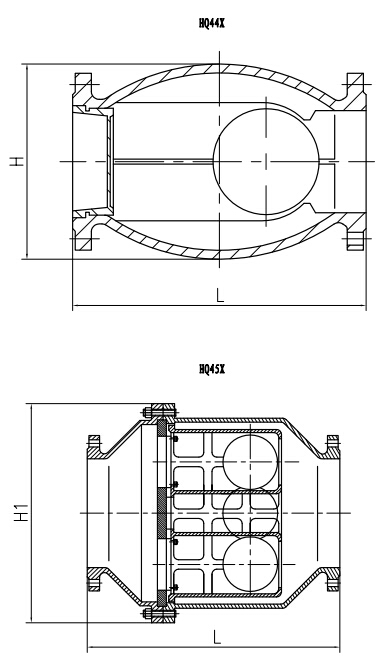

Dimensión

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 203 216 241 292 330 356 495 622 698 781 914 978 978 1295 1448 1600 1760 1900
H 180 210 225 245 280 320 380 450 470 500
H1             510 570 640 715 815 825 980 1155 1260 1350 1660 1700



Tamaño grande multi de desplazamiento dúctil DN400 DN500 0 de la válvula de control de bola del hierro GGG50



Tamaño grande multi de desplazamiento dúctil DN400 DN500 1 de la válvula de control de bola del hierro GGG50







Descripción:



Parámetros técnicos
Modelo PN (MPa) Presión de prueba de lanzamiento (MPa) Presión de prueba del sello (MPa) Materiales del cuerpo, capo
HQ44X-10 1 1,5 1,1 hierro o acero
HQ414-16 1,6 2,4 1,76

Pieza y material del correo
Cuerpo: Arrabio, arrabio dúctil, WCB
Capo: Arrabio, arrabio dúctil, WCB
Bola: acero fundido cubierto con neopreno
Medio: agua y líquido corrosivo débil



Usos:

La válvula de control ensanchada de bola utiliza el rodillo cubierto de goma como el disco, cuando, bajo acción del

el medio, puede rodar hacia arriba y hacia abajo junto con la trayectoria de desplazamiento integral dentro de la válvula para abrirse o

ciérrelo.



Y ofrece por buena tirantez, cierre silencioso y ninguna producción de martillo de agua.



El cuerpo es diseño completo de la trayectoria de la corriente, flujo grande, pequeña resistencia y la pérdida principal del agua es más pequeña

el del tipo del oscilación por 50.



Es aumentable verticalmente u horizontalmente y puede ser utilizado para la agua fría, agua, industriales calientes y

redes de vida del tubo del barro, especialmente convenientes para la bomba sumergible del barro.



La temperatura media: 0~80℃.



Dimensiones
DN (milímetro) L D D1 D2 Z-φd H
50 180 160 125 100 4-18 185
65 200 180 145 120 4-18 210
80 260 195 160 135 4-18/8-18 245
100 300 215 180 155 8-18 280
125 350 245 210 185 8-18 335
150 400 280 240 210 8-23 400
200 500 335 295 265 8-23/12-23 495
250 600 390/405 350/355 320 12-23/12-25 600
300 700 440/460 400/410 375 12-23/12-25 715
350 800 500/520 460/470 435 16-23/16-25 820

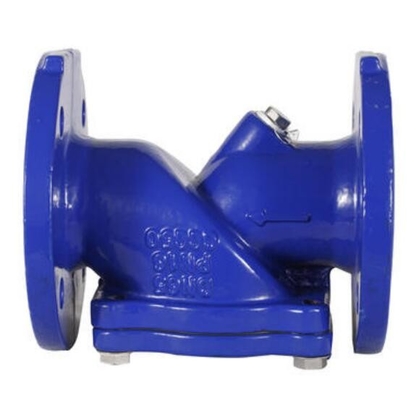

Válvula de control - el tipo de la bola (válvula de no retorno) era las primeras válvulas en con un diseño único. Un muy simple

pero diseño robusto sin el mecanismo crítico implicado.



Todas las partes como el mecanismo del disco del perno de bisagra usado en válvula convencional se eliminan, y han puesto en

bola revestida de goma reforzada para arrestar la condición de los medios del flujo a cambio.



Esta bola, se mueve totalmente de la trayectoria del flujo cuando el bombeo está prendido dar pérdidas principales mínimas.



Los sellos revestidos de goma esféricos de la bola perfectamente en el asiento de válvula redondeado asegurando totalmente una prueba del escape

lacre.



Este diseño ofrece otras ventajas como no la obstrucción y la limpieza de uno mismo. En este virtualmente sin necesidad de mantenimiento

las válvulas, si procede, después del uso prolongado, el reemplazo en línea de la bola son sólo un minuto trabajo.



Tamaño grande multi de desplazamiento dúctil DN400 DN500 2 de la válvula de control de bola del hierro GGG50

* consumo de una energía más baja

* una capacidad de dirección sólida más grande

* limpieza de uno mismo, No-estorbando

* lacre perfecto

* caída de presión baja





Tamaño grande multi de desplazamiento dúctil DN400 DN500 3 de la válvula de control de bola del hierro GGG50

Principio:

El corazón de esta válvula es una bola de goma reforzada. El diseño único de la válvula permite la libre circulación de la bola.

La bola se mueve a la posición abierta cuando la bomba comienza y permite el libre flujo de líquido sin ninguna interferencia (véase la fig.).

Como la bomba para, los asientos de la bola firmemente contra el asiento del metal debido a su propio peso y presión trasera de

el líquido (ratón sobre la fig.). Esto da lugar al lacre de DROPLESS.



Tamaño grande multi de desplazamiento dúctil DN400 DN500 4 de la válvula de control de bola del hierro GGG50



Lista de piezas/materiales de la construcción

Parte Descripción Estándar Especial
1. Cuerpo Arrabio St. el acero, fundió el acero
2. Cubierta Arrabio St. el acero, fundió el acero
3. Bola Nitrilo reforzado EPDM, neopreno
4. Anillo de cubierta Caucho de nitrilo Butyle, Viton
5. Anillo de Seat de la bola L.T. Bronze St. acero, frotación dura.
6. Sujeciones Acero de carbono St. acero





Tamaño grande multi de desplazamiento dúctil DN400 DN500 5 de la válvula de control de bola del hierro GGG50
