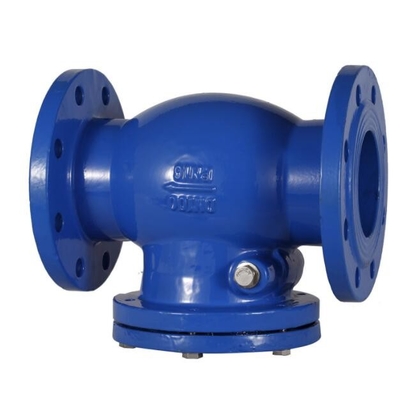

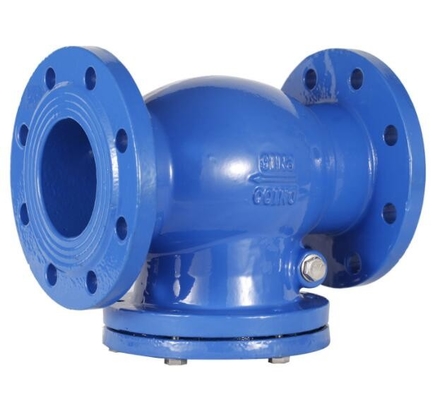

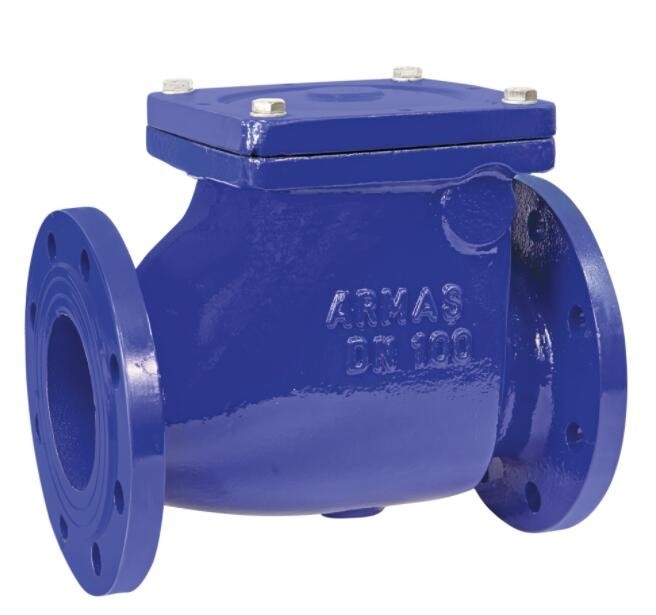

Arrabio del estruendo/válvula de control ensanchada doble de bola de la elevación de acero, válvula no de vuelta



Válvula de control de elevación, arrabio del estruendo/haber ensanchado de acero, doble, válvula de no retorno



Uso:

La válvula de control de elevación puede trabajar en circunstancia de la temperatura alta y de la presión con buen aspecto, la función agradable y el superior. Ampliamente utilizado en el petróleo, química, industrias de tratamiento de aguas.

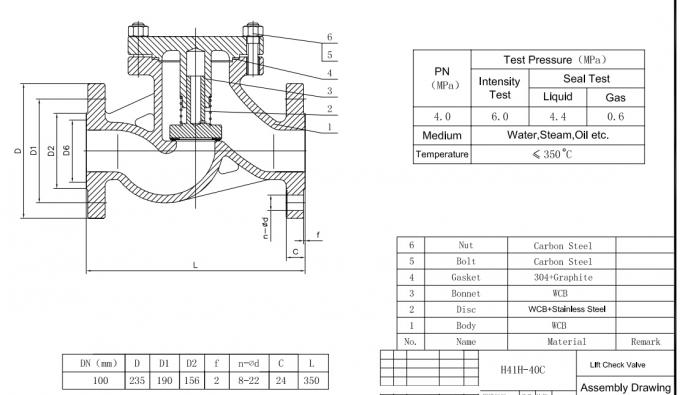

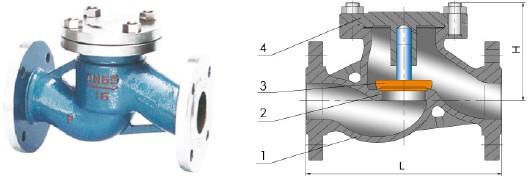

Material de la parte
No.	Piezas				MATERIAL
1	Cuerpo				WCB
2	Seat				SS304
3	Disco				WCB
4	Capo				WCB



Especificación técnica

PN: 1.6MPa, 2.5MPa, 4.0MPa, 6.4MPa, 10.0MPa

DN: 50mm-400m m

Medio: agua, aceite, gas etc.

Estándar de diseño: BS5163

Estándar del reborde: EN 1092 DE LAS BS

EL OTRO ESTÁNDAR ESTÁ DISPONIBLE A PETICIÓN



Unidad de la dimensión: milímetro
PN (Mpa)	DN	10	15	20	25	32	40	50	65	80	100	125	200	250	300	350	400
1,6	L	130	130	150	160	190	200	230	290	310	350	400	600	730	850	980	1100
	H	78	78	100	110	120	140	165	170	178	195	222	312	730	850	980	1100















Especificación:
presión	PN (MPa)
	1,6	2,5	4
Fuerza	2,4	3,8	6
sello	1,8	2,8	4,4
Cuerpo	WCB (C)	CF8 (P)	CF8M (R)
temperatura	≤425	≤100	≤100
Medio	agua, vapor, aceite	ácido nítrico	acetum





Deminsion:
DN (milímetro)	L	D
		1,6	2,5	4
15	25	48	48	48
20	31,5	58	58	58
25	35,5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415





















































material:
NO	piezas	qty	material
1	cuerpo	1	316
2	Anillo o	2	EPDM
3	disco	1	316
4	Anillo o	1	EPDM
5	bol del ojo	1	316
6	pequeña cubierta	2	316
7	perno	1	316
8	tornillo del criado	2	316
9	cubierta grande	2	316
10	perno	2	316
11	primavera	1	316





◆deminsion:



DN	PN10.PN16							PN25							PN40
		B	C	D	E	L	G		B	C	D	E	L	G		B	C	D	E	L	G
40	94	16	22	81,4	25	195	0	PN10 igual							PN10 igual
50	109	16	32	94	33,6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56,5	245	3
100	164	18	70	147	71,4	265	3	168	18	70	149	71,4	269	3	Igual PN25
125	195	18	92	171	87,3	297	5	194	18	92	171	87,3	296	5
150	220	20	112	200	106,6	321	5	224	20	112	202	106,6	325	5
200	275	22	154	256	148,2	376	5	284	22	154	265	148,2	385	5	291	22	154	268	148,2	392	5
250	331	26	192	302	185,2	436	6	342	26	192	307	185,2	447	6	353	26	192	312	185,2	458	6
300	380	32	227	352	216,3	484	10	401	32	227	360	216,3	499	10	418	32	227	368	216,3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
400	498	44	310	460	294,4	603	14	515	44	310	463	294,4	620	14	547	44	310	484	294,4	652	14





Especificación
1	Cara a cara según DIN3202-K3.
2	Perforación del reborde según ANSI125/150; DIN2501PN10/PN16; AS2129 tabla E; Ect de JIS10K.
3	Presión de funcionamiento: PN10; PN16



Piezas y materiales principales
Número	Nombre de parte		Material
1	Cuerpo		GGG50
2	Disco		SS304
3	Tronco		SS304
4	Primavera		SS304
5	Lavadora		PTFE
6	Lavadora		PTFE
7	Junta		NBR
8	Nuez de hex.		A193A





Dimensiones principales
DN	D	D1	D2	L	R	t
50	107	65	40	43	27	18,4
65	127	80	60	46	35	19,8
80	142	94	70	64	42	27,7
100	162	117	88	64	50	27,7
150	218	171	134	76	77	31,6
200	273	224	182	89	102,5	32,9
300	378	310	260	114	146	43,3
350	446	360	298	127	170	45,3
400	488	410	350	140	195	52,3
450	546	450	385	152	215	58,2
500	594	505	438	152	238	58,3
600	700	624,5	538	178	292	74,6
700	820	720	662	229	345	96
800	930	825	762	241	394	99













































Estándares

Diseño y fabricación como BS1868, ANSI B16.34
Dimensiones cara a cara como ANSI B16.10
Dimensión del reborde del extremo como ANSI B16.5
grados de la Presión-temperatura como ANSI B16.34
Prueba de presión como API 598
Medio aplicable: el agua, el gas, el aceite, y el otro medio de la causticidad.





Presión de prueba

Artículo de la prueba		Shell Test		Prueba del sello		Prueba trasera del sello		Prueba del sello de aire
Medio		Agua						Aire
Unidad		MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2
Presión (clase)	150	3,1	450	2,2	315	2,2	315	0.5-0.7	60-100
	300	7,8	1125	5,6	815	5,6	815
	400	10,3	1500	7,6	1100	7,6	1100
	600	15,3	2225	11,2	1630	11,2	1630
	900	23,1	3350	16,8	2440	16,8	2440
	1500	38,4	5575	28,1	4080	28,1	4080
