GRUPO DE ACERO CHINA DE TOBO
 |
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | ISO 9001/ API 6D |
| Número de modelo: | CF8M |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Por lo general, se embala con un traje de caja de madera contrachapada para la entrega por mar |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 10000 PC por mes |
| Nombre de producto: | Válvula de control de oscilación | Material: | 316L |
|---|---|---|---|
| Uso: | Aceite, gas, agua, vapor etc | Ventaja: | Tranquilo |
| Temperatura: | -10~80C | Diseño: | oblea |
| Cuerpo: | Acero inoxidable | Seat: | Acero inoxidable |
| Alta luz: | Válvula de retención de silencio DN200,Válvula de retención de silencio PN10,Válvula de retención de silencio AISI |
||

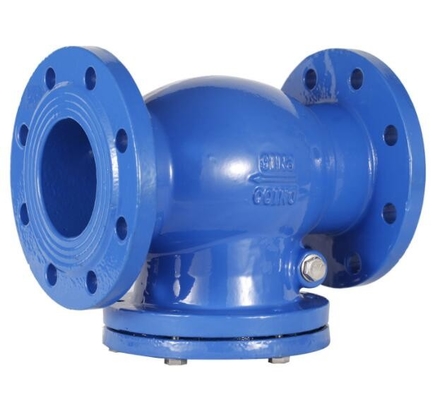

Válvula Check Silence DN200 / Brida perforada PN10 / SS 316 AISI / Presión PN16
| Nombre del producto: | Válvula de retención de silencio | Solicitud: | Agua, petróleo, gas, etc., |
|---|---|---|---|
| Tamaño: | DN15 ~ DN300 | Presión: | PN16~PN40, 150 libras ~ 600 libras |
| Estándar: | API 6D/ANSI 16,5 B/JIS 20K/JIS 10K/estruendo | Temperatura: | -10~80C |
| Cuerpo: | SUS304 / 316 | Asiento: | CF8 / CF8M |
| Destacar: |
válvula de retención de bola de acero inoxidable,válvula de retención de bola con brida |
||
Recubrimiento de epoxi del extremo del reborde de la válvula de retención de la aguja del globo del silencio del hierro dúctil
La válvula de retención silenciosa es la opción preferida en aplicaciones donde la operación silenciosa y el costo son la principal preocupación.
Su carrera lineal corta y su acción de retorno por resorte se combinan para cerrar la válvula antes de la inversión del flujo, lo que elimina efectivamente el impacto y el golpe de ariete normalmente asociados con la detención repentina de un flujo inverso.
Características:
⊙Diseño profesional
La cavidad interna de la válvula está diseñada con una forma aerodinámica, lo que puede detener la turbulencia de manera efectiva.La superficie esférica se introduce para formar el frente de contacto de disco y cono para la pareja de asientos;estas estructuras serán extremadamente la fuerza de choque del medio y disminuirán el coeficiente de resistencia del flujo.Se emplean estructuras de capa delgada cuando se diseña el componente de desvío para garantizar el flujo laminar y reducir en gran medida el peso.La altura abierta razonable y el espacio de la cavidad permiten obtener el área máxima de la sección de flujo.Puede evitar que se produzca la cámara de aire;se mejora el parámetro de válvula Cv.
⊙Excelentes características a prueba de corrosión
Revestimiento interior y exterior de resina epoxi.
⊙Principios de higiene confiables
La resina epoxi y el caucho cumplen con las normas de higiene, los embellecedores, como disco, muelle, etc., son de acero inoxidable.
Enviar parte y material
Cuerpo, Línea: GGG50 con revestimiento interno y externo de resina epoxi
Disco: GGG50 o fundición de acero
Vástago guía, Resorte: 1Cr17Ni12Mo2Ti, Acero inoxidable
Casquillo guía: Bronce CuAI10Fe3
Arandela de brida, junta tórica: NBR, EPDM o FPM
Especificación técnica
-Diámetro nominal: 50 ~ 350 mm
-Presión nominal: 1,0/1,6 Mpa
-Presión de prueba de fuerza: 1.5/2.4Mpa
-Presión de prueba de sellado: 1.1/1.76Mpa
Estándar ejecutivo
| Estándar de diseño | AWWA A508 |
| Cara a cara | Estándar empresarial |
| Extremo de brida | DIN 2501 |
| Prueba e inspección | JG/T 9092-1999 |
| Temperatura de trabajo | NBR<80℃;EPDM<120 ℃;FPM<160℃ |
| DN | L | Las dimensiones de la brida cumplen con GB/T17421.6-1998 | ||||||||||
| O | C | gramo | F | B | Dakota del Norte | |||||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| sesenta y cinco | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
| 350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
| Nombre del producto: | Válvula de retención de silencio | Solicitud: | Agua, petróleo, gas, etc., |
|---|---|---|---|
| Tamaño: | DN15 ~ DN300 | Presión: | PN16~PN40, 150 libras ~ 600 libras |
| Estándar: | API 6D/ANSI 16,5 B/JIS 20K/JIS 10K/estruendo | Temperatura: | -10~80C |
| Cuerpo: | SUS304 / 316 | Asiento: | CF8 / CF8M |
| Destacar: |
válvula de retención de bola de acero inoxidable,válvula de retención de bola con brida |
||
Válvula Check Silence DN200 / Brida perforada PN10 / SS 316 AISI / Presión PN16
Válvula de retención de elevación silenciosa
Breve introducción:
La válvula de retención resiliente silenciosa se aplica a las tuberías verticales en las que el flujo medio corre hacia arriba y el flujo hacia atrás se detiene de manera efectiva.Podría ser ampliamente utilizado en el sistema de suministro de agua y el sistema de drenaje y funciona en silencio.
Características:
⊙Diseño profesional
La cavidad interna de la válvula está diseñada con una forma aerodinámica, lo que puede detener la turbulencia de manera efectiva.La superficie esférica se introduce para formar el frente de contacto de disco y cono para la pareja de asientos;estas estructuras serán extremadamente la fuerza de choque del medio y disminuirán el coeficiente de resistencia del flujo.Se emplean estructuras de capa delgada cuando se diseña el componente de desvío para garantizar el flujo laminar y reducir en gran medida el peso.La altura abierta razonable y el espacio de la cavidad permiten obtener el área máxima de la sección de flujo.Puede evitar que se produzca la cámara de aire;se mejora el parámetro de válvula Cv.
⊙Excelentes características a prueba de corrosión
Revestimiento interior y exterior de resina epoxi.
⊙Principios de higiene confiables
La resina epoxi y el caucho cumplen con las normas de higiene, los embellecedores, como disco, muelle, etc., son de acero inoxidable.
Enviar parte y material
Cuerpo, Línea: GGG50 con revestimiento interno y externo de resina epoxi
Disco: GGG50 o fundición de acero
Vástago guía, Resorte: 1Cr17Ni12Mo2Ti, Acero inoxidable
Casquillo guía: Bronce CuAI10Fe3
Arandela de brida, junta tórica: NBR, EPDM o FPM
Especificación técnica
-Diámetro nominal: 50 ~ 350 mm
-Presión nominal: 1,0/1,6 Mpa
-Presión de prueba de fuerza: 1.5/2.4Mpa
-Presión de prueba de sellado: 1.1/1.76Mpa
Estándar ejecutivo
| Estándar de diseño | AWWA A508 |
| Cara a cara | Estándar empresarial |
| Extremo de brida | DIN 2501 |
| Prueba e inspección | JG/T 9092-1999 |
| Temperatura de trabajo | NBR<80℃;EPDM<120 ℃;FPM<160℃ |
| DN | L | Las dimensiones de la brida cumplen con GB/T17421.6-1998 | ||||||||||
| O | C | gramo | F | B | Dakota del Norte | |||||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| sesenta y cinco | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
| 350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
Características:
⊙Diseño profesional
La cavidad interna de la válvula está diseñada con una forma aerodinámica, lo que puede detener la turbulencia de manera efectiva.La superficie esférica se introduce para formar el frente de contacto de disco y cono para la pareja de asientos;estas estructuras serán extremadamente la fuerza de choque del medio y disminuirán el coeficiente de resistencia del flujo.Se emplean estructuras de capa delgada cuando se diseña el componente de desvío para garantizar el flujo laminar y reducir en gran medida el peso.La altura abierta razonable y el espacio de la cavidad permiten obtener el área máxima de la sección de flujo.Puede evitar que se produzca la cámara de aire;se mejora el parámetro de válvula Cv.
⊙Excelentes características a prueba de corrosión
Revestimiento interior y exterior de resina epoxi.
⊙Principios de higiene confiables
La resina epoxi y el caucho cumplen con las normas de higiene, los embellecedores, como disco, muelle, etc., son de acero inoxidable.
Enviar parte y material
Cuerpo, Línea: GGG50 con revestimiento interno y externo de resina epoxi
Disco: GGG50 o fundición de acero
Vástago guía, Resorte: 1Cr17Ni12Mo2Ti, Acero inoxidable
Casquillo guía: Bronce CuAI10Fe3
Arandela de brida, junta tórica: NBR, EPDM o FPM
Especificación técnica
-Diámetro nominal: 50 ~ 350 mm
-Presión nominal: 1,0/1,6 Mpa
-Presión de prueba de fuerza: 1.5/2.4Mpa
-Presión de prueba de sellado: 1.1/1.76Mpa
Estándar ejecutivo
| Estándar de diseño | AWWA A508 |
| Cara a cara | Estándar empresarial |
| Extremo de brida | DIN 2501 |
| Prueba e inspección | JG/T 9092-1999 |
| Temperatura de trabajo | NBR<80℃;EPDM<120 ℃;FPM<160℃ |
| DN | L | Las dimensiones de la brida cumplen con GB/T17421.6-1998 | ||||||||||
| O | C | gramo | F | B | Dakota del Norte | |||||||
| 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||
| 50 | 120 | 165 | 165 | 125 | 125 | 99 | 99 | 3 | 19 | 19 | 4-19 | 4-19 |
| sesenta y cinco | 150 | 185 | 185 | 145 | 145 | 118 | 118 | 3 | 19 | 19 | 4-19 | 4-19 |
| 80 | 180 | 200 | 200 | 160 | 160 | 132 | 132 | 3 | 19 | 19 | 8-19 | 8-19 |
| 100 | 229 | 220 | 220 | 180 | 180 | 156 | 156 | 3 | 19 | 19 | 8-19 | 8-19 |
| 125 | 254 | 250 | 250 | 210 | 210 | 184 | 184 | 3 | 19 | 19 | 8-19 | 8-19 |
| 150 | 267 | 285 | 285 | 240 | 240 | 211 | 211 | 3 | 19 | 19 | 8-23 | 8-23 |
| 200 | 292 | 340 | 340 | 295 | 295 | 266 | 266 | 3 | 20 | 20 | 8-23 | 12-23 |
| 250 | 330 | 395 | 405 | 350 | 355 | 319 | 319 | 3 | 22 | 22 | 12-23 | 12-28 |
| 300 | 356 | 445 | 460 | 400 | 410 | 370 | 370 | 4 | 24.5 | 24.5 | 12-23 | 12-28 |
| 350 | 381 | 505 | 520 | 460 | 470 | 429 | 429 | 4 | 24.5 | 24.5 | 16-23 | 16-28 |
Si necesita más información, por favor conéctese con nosotros.
Descripción:
| Parámetros técnicos | ||||
| Modelo | PN(MPa) | Presión de prueba de fundición (MPa) | Presión de prueba del sello (MPa) | Materiales del cuerpo, capó |
| HQ41X-10 | 1 | 1.5 | 1.1 | hierro o acero |
| HQ41X-16 | 1.6 | 2.4 | 1.76 | |
| Enviar parte y material | ||||
| Cuerpo: Hierro fundido, hierro fundido dúctil, WCB | ||||
| Bonete: Hierro fundido, hierro fundido dúctil, WCB | ||||
| Bola: fundición de acero recubierta de neopreno | ||||
| Medio: agua y fluido corrosivo débil | ||||
Aplicaciones:
La válvula de retención de bola con brida utiliza el rodillo cubierto de goma como disco, cuando, bajo la acción del
Medio, puede rodar hacia arriba y hacia abajo junto con la trayectoria de deslizamiento integral dentro de la válvula para abrir o
cierralo.
Y se caracteriza por una buena estanqueidad, un cierre silencioso y sin producción de golpes de ariete.
El cuerpo tiene un diseño de ruta de flujo de agua completo, gran flujo, pequeña resistencia y la pérdida de carga de agua es menor
la del tipo swing en 50.
Se puede montar vertical u horizontalmente y se puede utilizar para agua fría, agua caliente, industrial y
Redes de tuberías de lodos vivos, especialmente adecuadas para la bomba sumergible de lodos.
La temperatura media: 0 ~ 80 ℃.
| Dimensiones | ||||||
| diámetro interior (mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| sesenta y cinco | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de retención: el tipo de bola (válvula de retención) fue la primera válvula con un diseño único.un muy simple
pero diseño robusto sin mecanismo crítico involucrado.
Se eliminan todas las piezas, como el mecanismo del disco del pasador de bisagra que se usa en la válvula convencional, y se ha colocado en un
bola recubierta de goma reforzada para detener el flujo de medios en condiciones de retorno.
Esta bola se mueve totalmente fuera de la trayectoria del flujo cuando el bombeo está encendido para generar pérdidas de carga mínimas.
La bola esférica recubierta de goma se sella perfectamente en el asiento de válvula redondeado asegurando una estanqueidad total.
sellando.
Este diseño ofrece otras ventajas como la no obstrucción y la autolimpieza.En este virtualmente libre de mantenimiento
válvulas, si es necesario, después de un uso prolongado, el reemplazo en línea de la bola es solo un trabajo de minutos.
* Menor consumo de energía
* Mayor capacidad de manejo de sólidos
* Autolimpieza, no obstruye
* Sellado perfecto
* Baja caída de presión
Principio:
El corazón de esta válvula es una bola de goma reforzada.El diseño único de la válvula permite el libre movimiento de la bola.
La bola se mueve a la posición abierta cuando la bomba arranca y permite el libre flujo de líquido sin ninguna interferencia (Ver Fig.).
Cuando la bomba se detiene, la bola se asienta firmemente contra el asiento de metal debido a su propio peso y a la contrapresión de
el líquido (Mouse sobre la fig.).Esto da como resultado un sellado SIN GOTAS.
Lista de piezas/Materiales de construcción
| Parte | Descripción | Estándar | Especial |
| 1. | Cuerpo | Hierro fundido | Acero inoxidable, Acero fundido |
| 2. | Cubrir | Hierro fundido | Acero inoxidable, Acero fundido |
| 3. | Bola | Nitrilo Reforzado | EPDM, Neopreno |
| 4. | Anillo de cubierta | Caucho nitrilo | butilo, vitón |
| 5. | Anillo de asiento de bola | LT Bronce | Acero inoxidable, frotado duro. |
| 6. | Sujetadores | Acero carbono | acero inoxidable |
