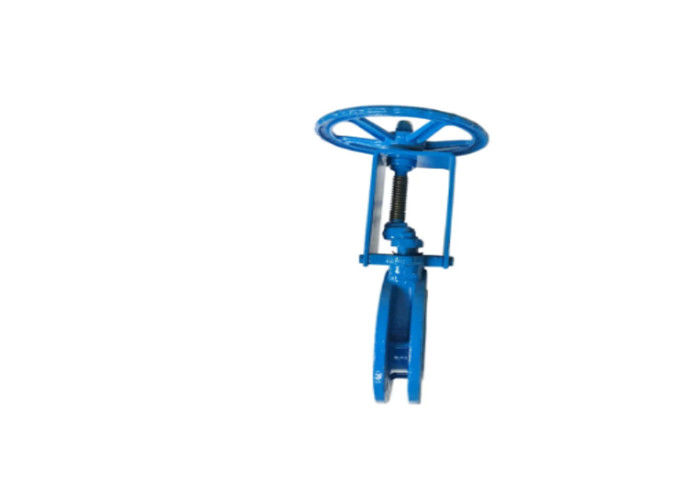

Estruendo asentado resistente de alta presión 3352, JIS 10 K, reborde de la válvula de puerta del EN 7005,2



Introducción asentada resistente de la válvula de puerta



La puerta de la válvula o el miembro del cierre está típicamente bajo la forma de cuña hecha del material del arrabio

para ser suficientemente rugoso para ser conveniente para la alta presión y los altos usos del flujo.



En una válvula de puerta resistente del asiento, la superficie externa de la cuña de la válvula está cubierta con un elastomérico

material para ofrecer un sello burbuja-apretado incluso en las presiones de funcionamiento elevadas.



La cuña de la válvula es actuada dando vuelta a un tronco roscado para avanzar o contraer la válvula

cuña dentro del canal del alojamiento de la válvula.



Sobre cierre de la válvula, el material resistente en las formas del borde un sello burbuja-apretado con el interno

superficie del cuerpo de válvula. La suciedad o la otra contaminación en el sistema operativo de la válvula puede llevar a

lacre incompleto de la cuña o del otro malfuncionamiento.



Otro objeto de la actual invención es proporcionar una válvula de puerta resistente del asiento que tiene

sistema mejorado del operador de la cuña que supera fácilmente los efectos perjudiciales de la contaminación introducidos durante la construcción o arrastrados dentro del producto llevado a la válvula.



Éstos y otros objetos de la actual invención que llegará a ser evidente de estudiar

la descripción añadida y los dibujos se proporcionan en un arreglo de la válvula, de que comprende una válvula

vivienda que define un callejón del agua y un asiento de válvula dentro del callejón de la válvula.



Una cuña de la válvula dispuesta dentro del callejón de vivienda se mueve a lo largo de una dirección de la operación

entre una posición cerrada en contacto con el asiento de válvula para bloquear el flujo de agua a través de la válvula

callejón y una posición abierta permitiendo el flujo de agua a través del callejón de la válvula.



Un par aparte espaciadas de pistas se dispone dentro del alojamiento de la válvula a cada lado de la cuña

y extienda a lo largo de la dirección de la operación. Un par de alas opuestas continuó la cuña de la válvula,

viaje en cada pista. Un tronco de válvula juntado a la cuña de la válvula mueve la cuña de la válvula en direcciones de intercambio opuestas entre la válvula abierta y la válvula cerró posiciones.



Los rodillos se llevan en las alas para el compromiso rodante con las pistas y las cuchillas del raspador son

continuó las alas adyacentes los rodillos para raspar la contaminación de las pistas.



Las pistas se pueden proporcionar con o sin un trazador de líneas. Si un ala se proporciona sin los rodillos debido a

un uso cargado ligero, por ejemplo, la pista se proporciona preferiblemente sin un trazador de líneas.

Especificaciones asentadas resistentes de la válvula de puerta:



1.Products: Válvula de puerta asentada resistente del estruendo 3352 F4 DN600

2.Material de la construcción de la válvula de puerta: Hierro dúctil
3.Size de la válvula de puerta: DN600

presión 4.Working: PN10

tipo 5.Connection: Ensanchado, DN2501, PN10
tipo 6.Seal: Sello suave (EPDM o NBR)

estándar 7.Design: DIN3352

8. Dimensiones cara a cara: DIN3202 F4

la válvula 9.Each se pruebe según estándar de la prueba: DIN3230

10. Temperatura del trabajo: ≤80°C

11.Media: agua

tipo 12.Stem: Tronco no de levantamiento

13.Length de la válvula: DIN3352 F4

14. Capa: epóxido azul del polvo



CARACTERÍSTICAS asentadas resistentes de la válvula de puerta



El granallar del ⊙

la superficie protectora acabada granallando y la superficie es lisas y pulcritud.



Asiento del aplanamiento del ⊙

Manera agujereada continua lisa sin la hendidura que asienta, no es fácil conseguir la impureza pilled para arriba.

Haciendo el líquido inmediatamente.



⊙ que trata con caucho

Interno y externo están cubiertos con el conocimiento avanzado de la vulcanización de goma entonces que hace

seguro de la elasticidad del caucho, y asegurarse de la dimensión exacta de la geometría. De goma y dúctil

mano de la válvula del arrabio junto apenas. Esto puede evitar el decaimiento debido al uso a largo plazo.



⊙ anticorrosión

Interno y externo están cubiertos con la resina de epóxido no tóxica del polvo para fortalecer la capacidad de la corrosión que resiste y para aumentar la calidad

del abastecimiento de agua.



Ruggedization del ⊙

La válvula dúctil más vieja del hierro es fácil de romper después de ser afectada por nonego. Puede parar

la ruptura depende de la buena capacidad de los mecánicos del hierro dúctil.



⊙ tres “○” anillo sellado

Con los tres “O” – los anillos, la salida se pueden reducir grandemente y el “O” – el anillo puede ser

substituido bajo esta condición por la presión y sin la detención del agua. El axletree empujado

reduce la resistencia friccional y baja el esfuerzo de torsión operativo. Y puede ser sello del interruptor

anillo sin la apertura y el cierre.



ESTÁNDARES APLICABLES

Estándar americano del ⊙
Diseño a ANSI/AWWA C509
Dimensión cara a cara a ASME B16.10-2000 (ISO 3 series)
Reborde y perforación a SME/ANSI B16.42-1998

Estándar británico del ⊙
Diseño a BS5163, BS5150
Dimensión cara a cara a BS5163 (series 3series, ISO19 del ISO)
Reborde y perforación a BS4504 part1 (EN1092)

Estándar de Alemania del ⊙
Diseño a DIN3352
Dimensión cara a cara a DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
Reborde y perforación a BS EN1092
