Lugar de origen: | CHINA |
Nombre de la marca: | TOBO |
Certificación: | ISO 9001/ API 6D |
Número de modelo: | CF8M |
Cantidad de orden mínima: | 1pcs |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | Por lo general, se embala con un traje de caja de madera contrachapada para la entrega por mar |
Tiempo de entrega: | 10 días laborables |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 10000 PC por mes |

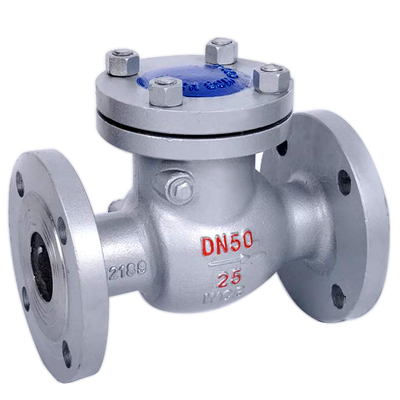

Nombre de producto: | Válvula de control de oscilación | Material: | 316L |
---|---|---|---|
Uso: | Aceite, gas, agua, vapor etc | Ventaja: | Tranquilo |
Temperatura: | -10~80C | Diseño: | oblea |
Cuerpo: | Acero inoxidable | Seat: | Acero inoxidable |
Alta luz: | Válvula de puerta asentada resistente,Válvula de puerta del tamiz del contador del agua,Válvula de control de acero inoxidable de oscilación |
Resistencia a la corrosión inoxidable vertical de la manera de la válvula de control de bola de acero una
Nombre de producto: | Válvula de control de bola | Uso: | Aguas residuales, agua etc., |
---|---|---|---|
Tamaño: | DN150 ~DN500 | Presión: | PN10/16 |
Estándar: | DIN/BS/AWWA/JIS | Temperatura: | -20~120 C |
Cuerpo: | Hierro dúctil del arrabio | Bola: | Capa EPDM/NBR del hierro |
Alta luz: |
válvula de control inoxidable de bola de acero,válvula de control vertical de bola |
Control de bola de acero de tres vías Vave para la mezcla/el fango/la mina/DN150 - DN500
Si usted necesita más información, conectar por favor amablemente con nosotros.
Descripción:
Parámetros técnicos | ||||
Modelo | PN (MPa) | Presión de prueba de lanzamiento (MPa) | Presión de prueba del sello (MPa) | Materiales del cuerpo, capo |
HQ41X-10 | 1 | 1,5 | 1,1 | hierro o acero |
HQ41X-16 | 1,6 | 2,4 | 1,76 | |
Pieza y material del correo | ||||
Cuerpo: Arrabio, arrabio dúctil, WCB | ||||
Capo: Arrabio, arrabio dúctil, WCB | ||||
Bola: acero fundido cubierto con neopreno | ||||
Medio: agua y líquido corrosivo débil |
Usos:
La válvula de control ensanchada de bola utiliza el rodillo cubierto de goma como el disco, cuando, bajo acción del
el medio, puede rodar hacia arriba y hacia abajo junto con la trayectoria de desplazamiento integral dentro de la válvula para abrirse o
ciérrelo.
Y ofrece por buena tirantez, cierre silencioso y ninguna producción de martillo de agua.
El cuerpo es diseño completo de la trayectoria de la corriente, flujo grande, pequeña resistencia y la pérdida principal del agua es más pequeña
el del tipo del oscilación por 50.
Es aumentable verticalmente u horizontalmente y puede ser utilizado para la agua fría, agua, industriales calientes y
redes de vida del tubo del barro, especialmente convenientes para la bomba sumergible del barro.
La temperatura media: 0~80℃.
Dimensiones | ||||||
DN (milímetro) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de control - el tipo de la bola (válvula de no retorno) era las primeras válvulas en con un diseño único. Un muy simple
pero diseño robusto sin el mecanismo crítico implicado.
Todas las partes como el mecanismo del disco del perno de bisagra usado en válvula convencional se eliminan, y han puesto en
bola revestida de goma reforzada para arrestar la condición de los medios del flujo a cambio.
Esta bola, se mueve totalmente de la trayectoria del flujo cuando el bombeo está prendido dar pérdidas principales mínimas.
Los sellos revestidos de goma esféricos de la bola perfectamente en el asiento de válvula redondeado asegurando totalmente una prueba del escape
lacre.
Este diseño ofrece otras ventajas como no la obstrucción y la limpieza de uno mismo. En este virtualmente sin necesidad de mantenimiento
las válvulas, si procede, después del uso prolongado, el reemplazo en línea de la bola son sólo un minuto trabajo.
* consumo de una energía más baja
* una capacidad de dirección sólida más grande
* limpieza de uno mismo, No-estorbando
* lacre perfecto
* caída de presión baja
Principio:
El corazón de esta válvula es una bola de goma reforzada. El diseño único de la válvula permite la libre circulación de la bola.
La bola se mueve a la posición abierta cuando la bomba comienza y permite el libre flujo de líquido sin ninguna interferencia (véase la fig.).
Como la bomba para, los asientos de la bola firmemente contra el asiento del metal debido a su propio peso y presión trasera de
el líquido (ratón sobre la fig.). Esto da lugar al lacre de DROPLESS.
Lista de piezas/materiales de la construcción
Parte | Descripción | Estándar | Especial |
1. | Cuerpo | Arrabio | St. el acero, fundió el acero |
2. | Cubierta | Arrabio | St. el acero, fundió el acero |
3. | Bola | Nitrilo reforzado | EPDM, neopreno |
4. | Anillo de cubierta | Caucho de nitrilo | Butyle, Viton |
5. | Anillo de Seat de la bola | L.T. Bronze | St. acero, frotación dura. |
6. | Sujeciones | Acero de carbono | St. acero |
Lista material | |||
Parte | Material | ASTM | BS |
Cuerpo | Latón | B124 C38800 | 2874 CZ122 |
Casquillo | Latón | B124 C38800 | 1400 LG2 |
Disco | Latón | B124 C38800 | 2874 CZ122 |
Primavera | Acero inoxidable | A313 304 | 3111 304S31 |
Seat | NBR |
Nombre de producto | Fabricación china vertical de cobre amarillo de las válvulas de control con diverso tamaño |
Material | latón |
Color | amarillo de cobre amarillo |
Estándar | ANSI DE JIS |
PRESIÓN | PN16 |
Estándar de la válvula | Cumpla con MSS SP-80 Roscado a BS 21 (ISO7) /ASME B1.20.1 |
|
Gama de tallas | 15m m (el 1/2”) ~ 50 milímetros (2") | |
Presión de funcionamiento | (barra 20,7) No-choque del EXTRANJERO 300psi (barra 10,3) vapor saturado 150psi |
|
Presión de prueba | Shell: 450 PSI (barra 31) de hidrostático | |
Seat: 330psi (barra 22,7) hidrostático 80 PSI (barra 5,5) de aire |
||
Medios convenientes | Agua, aceite, gas |
Lista de piezas/materiales de la construcción
Parte | Descripción | Estándar | Especial |
1. | Cuerpo | Arrabio | St. el acero, fundió el acero |
2. | Cubierta | Arrabio | St. el acero, fundió el acero |
3. | Bola | Nitrilo reforzado | EPDM, neopreno |
4. | Anillo de cubierta | Caucho de nitrilo | Butyle, Viton |
5. | Anillo de Seat de la bola | L.T. Bronze | St. acero, frotación dura. |
6. | Sujeciones | Acero de carbono | St. acero |
Descripción:
Parámetros técnicos | ||||
Modelo | PN (MPa) | Presión de prueba de lanzamiento (MPa) | Presión de prueba del sello (MPa) | Materiales del cuerpo, capo |
HQ41X-10 | 1 | 1,5 | 1,1 | hierro o acero |
HQ41X-16 | 1,6 | 2,4 | 1,76 | |
Pieza y material del correo | ||||
Cuerpo: Arrabio, arrabio dúctil, WCB | ||||
Capo: Arrabio, arrabio dúctil, WCB | ||||
Bola: acero fundido cubierto con neopreno | ||||
Medio: agua y líquido corrosivo débil |
Dimensiones | ||||||
DN (milímetro) | L | D | D1 | D2 | Z-φd | H |
50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
250 | 600 | 390/405 | 350/355 | 320 | 12-23/12-25 | 600 |
300 | 700 | 440/460 | 400/410 | 375 | 12-23/12-25 | 715 |
350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Válvula de control - el tipo de la bola (válvula de no retorno) era las primeras válvulas en con un diseño único. Un muy simple
pero diseño robusto sin el mecanismo crítico implicado.
Todas las partes como el mecanismo del disco del perno de bisagra usado en válvula convencional se eliminan, y han puesto en
bola revestida de goma reforzada para arrestar la condición de los medios del flujo a cambio.
Esta bola, se mueve totalmente de la trayectoria del flujo cuando el bombeo está prendido dar pérdidas principales mínimas.
Los sellos revestidos de goma esféricos de la bola perfectamente en el asiento de válvula redondeado asegurando totalmente una prueba del escape
lacre.
Este diseño ofrece otras ventajas como no la obstrucción y la limpieza de uno mismo. En este virtualmente sin necesidad de mantenimiento
las válvulas, si procede, después del uso prolongado, el reemplazo en línea de la bola son sólo un minuto trabajo.
* consumo de una energía más baja
* una capacidad de dirección sólida más grande
* limpieza de uno mismo, No-estorbando
* lacre perfecto
* caída de presión baja
Principio:
El corazón de esta válvula es una bola de goma reforzada. El diseño único de la válvula permite la libre circulación de la bola.
La bola se mueve a la posición abierta cuando la bomba comienza y permite el libre flujo de líquido sin ninguna interferencia (véase la fig.).
Como la bomba para, los asientos de la bola firmemente contra el asiento del metal debido a su propio peso y presión trasera de
el líquido (ratón sobre la fig.). Esto da lugar al lacre de DROPLESS.
Lista de piezas/materiales de la construcción
Parte | Descripción | Estándar | Especial |
1. | Cuerpo | Arrabio | St. el acero, fundió el acero |
2. | Cubierta | Arrabio | St. el acero, fundió el acero |
3. | Bola | Nitrilo reforzado | EPDM, neopreno |
4. | Anillo de cubierta | Caucho de nitrilo | Butyle, Viton |
5. | Anillo de Seat de la bola | L.T. Bronze | St. acero, frotación dura. |
6. | Sujeciones | Acero de carbono | St. acero |
