Lugar de origen: | China |
Nombre de la marca: | TOBO |
Certificación: | ISO |
Número de modelo: | Válvula de mariposa |
Cantidad de orden mínima: | 1pc |
---|---|
Precio: | 12USD-30USD |
Detalles de empaquetado: | Embalado en cajas de madera de madera contrachapada |
Tiempo de entrega: | días 15work |
Condiciones de pago: | T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 10000pcs |
Nombre: | Válvula de mariposa | Material: | SS304 |
---|---|---|---|
Prueba de presión: | EN12266 | Tamaño: | DN100 – DN4000/4" - 160" |
Temperatura conveniente: | -10-120℃ | Grado de la presión: | PN6- PN10-PN16-PN25-PN40 |
Alta luz: | Válvula de mariposa de la oblea DN4000,Válvula de mariposa doble excéntrica del reborde,Válvula de mariposa del reborde EN593 |

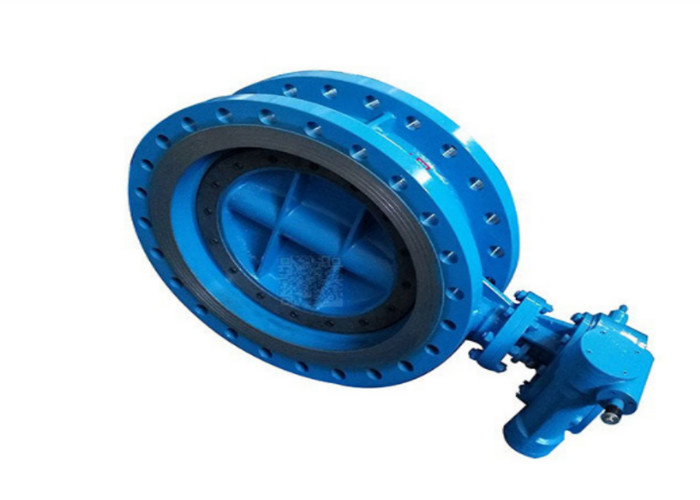

DN100 – DN4000/4" - 160" válvula de mariposa doble excéntrica doble del reborde BS EN593 EN12266
Válvula de mariposa excéntrica doble, diseño asentado de goma,
el reborde doble, se aplica en el industria del agua, la ingeniería municipal, el proyecto de la conservación del agua, la hidráulica de consumición, y el etc.
Estándar de diseño: BS EN593
Longitud cara a cara: EN558-1/ISO5752 serie 13 de la serie 14& ISO5752
Dimensión y taladro del reborde: BS EN1092/BS4504 (DIN2501)
Tamaño: DN100 – DN4000/4" - 160"
Grado de la presión: PN6- PN10-PN16-PN25-PN40
Uso: agua, agua potable, aguas residuales, líquido bajo-corrosivo etc.
Nombre | Material |
Cuerpo | GJS500-7/GJS400-15 |
Disco | GJS500-7/GJS400-15 |
Eje | SS420/SS431/Duplex 1,4462 |
Anillo de cierre del cuerpo | SS304 |
Anillo de cierre del disco | EPDM |
Eje del cojinete | Al-bronce |
Anillo de retención | Carbono +epoxy/de acero SS304 |
Anillo o | EPDM |
Pin | SS420 |
Glándula de embalaje | Carbono +epoxy de acero |
Cubierta de extremo | Carbono +epoxy de acero |
Llave | SS420 |
Reborde de la conexión | Carbono +epoxy de acero |
Descripción:
1.Flange
Reborde y perforación a EN1092-2, cara a cara según ISO5752 la serie 14 y ISO5752 la serie 13.
2.Disc
El disco aerodinamizado del perfil bajo asegura la resistencia más baja del flujo.
3. cuerpo
El asiento soldado con autógena y acabado de acero inoxidable del cuerpo asegura funcionamiento confiable y durable.
4. eje
Disco a la conexión del eje mediante llave, o perno de la forma cónica.
5. el llevar
Uno mismo que lubrica el transporte del material del Al-bronce, libre de mantenimiento.
6. caja de cambios
La caja de cambios baja del esfuerzo de torsión puede ser fácilmente a mano actuada rueda o conectar con el actuador.
7. Reborde superior
Reborde superior del ISO 5211 conectar con la caja de cambios o el actuador.
8. anillo o
Los anillos o múltiples del eje proporcionan larga vida y el funcionamiento de aislamiento confiable, que es fácil ser ajustado o ser substituido.
9. anillo de cierre
T perfiló el anillo de cierre del disco fijado por el criado asegura a funcionamiento de aislamiento confiable en ambos la dirección, que es también fácil ser ajustado o ser substituido sin ningunas herramientas especiales
Las válvulas de mariposa se utilizan para los servicios encendido-apagado o de modulaciones y son popular debido a su huella ligera, pequeña de la instalación, costos más bajos, operación rápida y disponibilidad en tamaños muy grandes. Estas válvulas se pueden actuar por las manijas, los engranajes o los actuadores automáticos.
B | C | L | ESTRUENDO PN10 | ESTRUENDO PN16 | ANSI 150B | JIS 10K | ISO5211 | Reborde superior | B1XB1 | |||||||
ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦD | ΦD1 | N-ΦG | ||||||
67 | 141 | 32 | 33 | 110 | 4-Φ18 | 110 | 4-Φ18 | 98,5 | 4-Φ16 | 105 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
67 | 141 | 32 | 43 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120,6 | 4-Φ19 | 120 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
75 | 151 | 32 | 46 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139,7 | 4-Φ19 | 140 | 4-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
95 | 160 | 32 | 46 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152,4 | 4-Φ19 | 150 | 8-Φ19 | 65 | 50 | 4-Φ8 | F05 | 9X9 |
111 | 180 | 32 | 52 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190,5 | 8-Φ19 | 175 | 8-Φ19 | 90 | 70 | 4-Φ10 | F07 | 11X11 |
129 | 193 | 32 | 56 | 210 | 8-Φ18 | 210 | 8-Φ18 | 215,9 | 8-Φ22.4 | 210 | 8-Φ23 | 90 | 70 | 4-Φ10 | F07 | 14X14 |
142 | 207 | 32 | 56 | 240 | 8-Φ22 | 240 | 8-Φ22 | 241,3 | 8-Φ22.4 | 240 | 8-Φ23 | 90 | 70 | 4-Φ10 | F07 | 14X14 |
170 | 240 | 45 | 60 | 295 | 8-Φ22 | 295 | 12-Φ22 | 298,4 | 8-Φ22.4 | 290 | 12-Φ23 | 125 | 102 | 4-Φ12 | F10 | 17X17 |
206 | 270 | 45 | 68 | 350 | 12-Φ22 | 355 | 12-Φ22 | 361,9 | 12-Φ25.4 | 355 | 12-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22X22 |
238 | 316 | 45 | 78 | 400 | 12-Φ22 | 410 | 12-Φ26 | 431,8 | 12-Φ25.4 | 400 | 16-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22X22 |
267 | 368 | 45 | 78 | 460 | 16-Φ22 | 470 | 16-Φ26 | 476,2 | 12-Φ28.4 | 445 | 16-Φ25 | 125 | 102 | 4-Φ12 | F10 | 22X22 |
298 | 400 | 51 | 86 | 515 | 12-Φ26 | 525 | 16-Φ30 | 539,7 | 16-Φ28.4 | 510 | 16-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
318 | 422 | 51 | 105 | 565 | 20-Φ26 | 585 | 20-Φ30 | 577,8 | 16-Φ31.8 | 565 | 20-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
349 | 479 | 57 | 130 | 620 | 20-Φ26 | 650 | 20-Φ33 | 635 | 20-Φ31.8 | 620 | 20-Φ27 | 175 | 140 | 4-Φ18 | F14 | |
410 | 562 | 70 | 152 | 725 | 20-Φ30 | 770 | 20-Φ36 | 749,3 | 20-Φ35.1 | 730 | 24-Φ33 | 210 | 165 | 4-Φ22 | F-16 |
