GRUPO DE ACERO CHINA DE TOBO
 |
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | CE/ISO |
| Número de modelo: | Válvula de puerta del cuchillo |
| Cantidad de orden mínima: | 1pc |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | Paquete interno: paquete externo sellado la bolsa de plástico del paquete: paquete del cartón o paqu |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 300PCS/month |
| Nombre: | Válvula de puerta del cuchillo | Tamaño: | 2" |
|---|---|---|---|
| Presión: | 150 LIBRAS | Utilizado para: | Agua del grifo/agua de la bebida/agua/aceite/gas del mar |
| Especificación: | 2" ~80", DN50~DN2000 | Cuerpo: | SS304 |
| Código del HS: | 8481804090 | Posición del hilo de la válvula Rod: | Válvula de puerta exterior |
| Alta luz: | Válvula de puerta manual del cuchillo SS316,Válvula de puerta del cuchillo del extremo del reborde PN10,Válvula de puerta del cuchillo 150LBS |
||

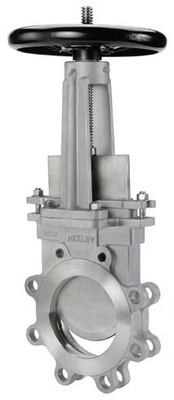

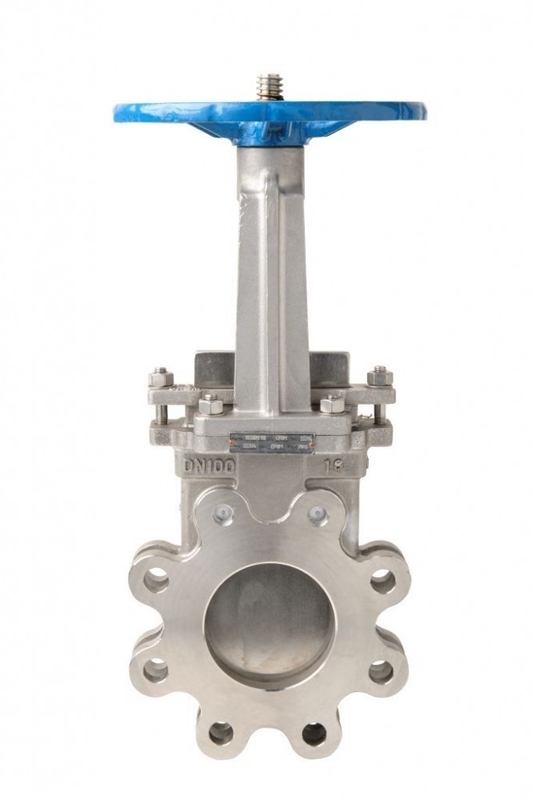

Válvula de puerta de acero inoxidable del cuchillo de 316 manuales 4" extremo del reborde PN10
Detalles rápidos:
Válvula de puerta de acero inoxidable del cuchillo
Características:
●EXTREMO DEL REBORDE
●PRESIÓN: 0.6/1.0/1.6MPa O Class150
●TAMAÑO: DN50~DN600, O 2" ~24"
●CUERPO: ACERO DE STEEL/STAINLESS
●SELLO: EPDM/PTFE DE ACERO INOXIDABLE
●MEDIO: CELULOSA, AGUAS RESIDUALES, ESCORIA, CENIZA
Especificación
●DISEÑO Y FABRICACIÓN: JB/T8691, MSS SP-81
●REBORDES DEL EXTREMO, ASME B16.5, ESTRUENDO
●INSPECCIÓN Y PRUEBA JB/T8691, MSS SP-81
| Nombre de producto | Material |
| Cuerpo de válvula | Hierro dúctil, acero de carbono, acero inoxidable |
| Cuchillo | Acero inoxidable |
| Tronco | Acero inoxidable |
| Volante de dirección | Arrabio |
| Lacre | NBR/EPDM/PTFE o metal Seat |
Descripción de producto
el tipo válvula del cuchillo de puerta tiene las ventajas de la estructura simple y compacta, diseño razonable, material ligero,
operación de aislamiento, ligera y flexible confiable, paso tamaño pequeño, liso, pequeña resistencia del flujo, peso ligero,
instalación fácil y desmontaje fácil. La presión de trabajo es 1.0MPa2.5MPa, y la temperatura de trabajo
es normal cuando la temperatura is-29-650°C. El cuchillo-tipo válvula de puerta tiene una función de corte, que puede raspar
del pegamento en la superficie de aislamiento y quite automáticamente la ruina. La puerta de acero inoxidable puede evitar el aislamiento
salida causada por la corrosión.
| Gama de tallas: | DN50~600mm NPS 2" - 24" (más de gran tamaño a petición) |
| Max Working Press.: | DN50~DN250: 10Bar NPS2~NPS10: 150Psi |
| DN300~DN450: 7Bar NPS12~NPS18: 90Psi | |
| DN500~DN600: 4Bar NPS20~NPS24: 60Psi | |
| Temporeros. Gama: | -29… +800℃ |
| Tirantez del sello: | Según MSS SP-81 |
| Material del cuerpo: | Acero de carbono, acero inoxidable, Allory especial |
| Material de puerta: | Chrome de acero inoxidable plateado, Allory especial |
| Material de Seat: | Steel+STL inoxidable |
| EPDM (120°C) /Viton (200°C)/PTFE (200°C) /NBR (90°C) | |
| Cara a cara: | MSS SP-81 |
| Estándar del reborde: | GB/T 9113,1, JB/T 79,1, HECTOGRAMO 20592, ASME B16.5, EN1092-1 |
| Usos: | Tratamiento de la pulpa y del papel, de aguas, bebida y comida, muy bien químicos, |
| Planeta del poder, industria de acero, etc. |
Característica principal:
Esta válvula se aplica extensamente a las tuberías tales como abastecimiento de agua y drenaje, construcción, aceite, industria química,
gas natural, medicina, central eléctrica, central nuclear y descarga urbana etc de la contaminación para el propósito del ajuste
o cortar el flujo contiene diverso medio, tal como gránulo grueso, líquido pegajoso y ect flotante de la contaminación.
Datos técnicos:
|
Diámetro nominal DN (milímetro): |
50 (2' ‘) ~1200 (48" ‘) |
|
Presión nominal PN (MPa): |
0.6~1.6 (class150) |
|
Presión de prueba Shell PN (MPa): |
1.5~2.4 |
|
Lacre PN (MPa) de la presión de prueba: |
1.1~1.76 |
|
Tipo del sello |
duro/suave (EPDM, NBR y poliuretano) |
|
Salida: sello duro: |
Nivel D (0.1xDNmm líquido); sello suave: Llano A (salida cero) |
El material podía ser:
|
Parte |
Material |
|
Cuerpo |
Ci |
|
Anillo de cierre |
NBR |
|
Cuchillo |
304 de acero inoxidables |
|
Embalaje |
PTFE |
|
Yugo |
A3 |
|
Glándula |
WCB, ZL103 |
|
Nuez del tronco |
Latón |
|
Tronco |
316 |
|
Transporte |
ZChSnSb10-6 |
|
Elemento estándar |
201 de acero inoxidables, 304 |
Uso:
Pilp del poder de la mina de oro, del tizón del mineral, del papel o madera, fibras, polvo, aguas residuales del tratamiento químico, sedimentación
los tanques, minerales, escoria, asfalto, mercados del compartimiento, fruta, grano, lechada, aguas residuales del matadero, transporte neumático
tuberías o medios del brewage de la cerveza. abastecimiento de agua y draininage o el deslagging de las centrales eléctricas (aplicables para el alto
temperature≤540°c y ≤ superhigh 900°c. del temputerature.
Charateristics del producto:
Ha caracterizado por su diseño compacto, siendo precio bajo espacio-eficaz, instalación fácil, protección completa contra
abrasión y asimiento, mantenimiento fácil de usar y operación, vida de servicio larga y opciones libres del actuador.
CUERPO:
· Molde-en garras de la guía en la parte inferior portuaria para el accesorio de la puerta, en vez de un surco, elimina la obstrucción potencial del cierre de la válvula
mientras que proporciona un sello más apretado. La guía agarra también la puerta del empuje para asentar para el sello apretado en la posición cerrada.
· El diseño integral del cuerpo asegura la asamblea fácil y 0 salidas de la cáscara.
· El diseño portuario completo minimiza la caída de presión y maximiza capacidad de flujo.
· Los puntos resistentes de PTFE contra la puerta eliminan el contacto del metal-metal entre la puerta y el dy de BO.
SEAT:
· el asiento de la Lado-entrada es reemplazable, reduciendo el coste de mantenimiento.
· el criado del asiento de la L-forma cierra el asiento en cuerpo de válvula y cubre el lado del asiento para prevenir limpiar con un chorro de agua directo del flujo.
PUERTA:
· El filo biselado proporciona la tensión que corta fuerte y el lacre apretado.
· El grueso de la puerta se puede aumentar para resolver de alta presión.
· La superficie de la puerta se pule bien en ambos lados para el sello apretado y menos atascar.
· La puerta es difícilmente cromo cubierto para la válvula del lacre del metal.
TRONCO:
· La cubierta del tronco está disponible asegurar la vida de servicio larga para el tronco.
· Dos cojinetes empuje minimizan el esfuerzo de torsión para la operación.
· La entrerrosca de grasa está disponible facilitar llevar la lubricación.
Dibujo:
|
N |
L |
D1 (PCD) |
d (diámetro interior) |
Nanómetro |
H |
|---|---|---|---|---|---|
|
50 |
42 |
114 |
45 |
4-M16 |
320 |
|
65 |
43 |
127 |
60 |
4-M16 |
325 |
|
80 |
45 |
146 |
74 |
4-M16 |
360 |
|
100 |
45 |
178 |
93 |
8-M16 |
400 |
|
125 |
52 |
210 |
116 |
8-M16 |
441 |
|
150 |
52 |
235 |
138 |
8-M20 |
507 |
|
200 |
65 |
292 |
188 |
8-M20 |
625 |
|
250 |
70 |
356 |
233 |
12-M20 |
770 |
|
300 |
70 |
406 |
281 |
12-M22 |
873 |
|
350 |
70 |
470 |
330 |
12-M22 |
981 |
|
400 |
96 |
521 |
368 |
12-M22 |
1098 |
|
450 |
108 |
584 |
415 |
16-M22 |
1219 |
|
500 |
121 |
642 |
460 |
16-M22 |
1329 |
|
600 |
148 |
756 |
560 |
16-M22 |
1553 |
