Lugar de origen: | China |
Nombre de la marca: | TOBO |
Certificación: | ISO |
Número de modelo: | / |
Cantidad de orden mínima: | 1PCS |
---|---|
Precio: | negotiable |
Detalles de empaquetado: | Las válvulas están envueltas en láminas de plástico con burbujas y en cajas de madera contrachapada |
Tiempo de entrega: | 15workdays |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union |
Capacidad de la fuente: | 10000pcs/month |
Uso de la válvula: | agua, aceite, gas, etc. | Material del cuerpo de válvula: | Arrabio, hierro dúctil, acero inoxidable, acero de carbono, etc. |
---|---|---|---|
Material del capo de la válvula: | Arrabio, hierro dúctil, acero inoxidable, acero de carbono, etc. | Certificación de la válvula: | ISO, CE, API, etc. |
Tipo de conexión de la válvula: | Reborde, oblea, estirón, etc. | Estándar de diseño de la válvula: | API, ANSI, estruendo, JIS, etc. |
material del disco de la valvula: | Arrabio, hierro dúctil, acero inoxidable, acero de carbono, etc. | Tipo de extremo de válvula: | Reborde, oblea, estirón, etc. |
Función de válvula: | Fuego seguro, antiestático, etc. | Tipo de la operación de válvula: | Manual, eléctrico, neumático, etc. |
Grado de la presión de la válvula: | 150LB, 300LB, 600LB, 900LB, 1500LB, 2500LB, etc. | Material del asiento de la válvula: | NBR, EPDM, PTFE, etc. |
Tamaño de la válvula: | Varía | Grado de la temperatura de la válvula: | Varía |
Tipo de la válvula: | válvula de puerta del cuchillo | ||

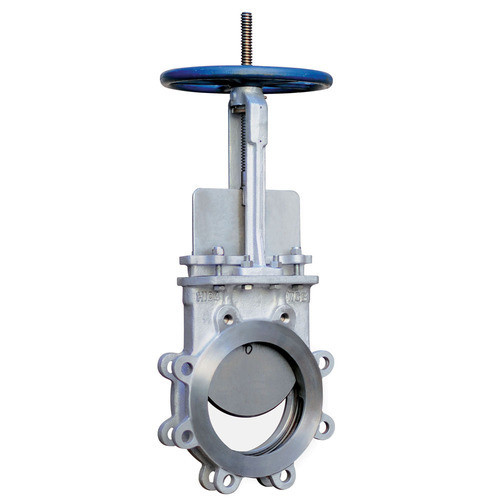

Alta luz: | Válvula de descarga de escoria de acero inoxidable,Válvula de entrada de cuchillo manual de 150LB |
Nombre: | Válvula de puerta asentada resistente | Temperatura: | -20 ~ 120 C |
---|---|---|---|
Presión: | PN10, PN 16 | Estándar: | ESTRUENDO F4/ESTRUENDO F5/BS5163A/AWWA C509 C515 MJ/JIS |
Cuerpo: | Arrabio GG25, DI | Cuña: | EPDM de goma |
Alta luz: |
válvula de puerta resistente del asiento,válvula de puerta ensanchada |
EN asentado resistente de goma de la válvula de puerta de EPDM estándar de 1074-1 y de 2/EN 1171
Descripción:
La válvula de puerta asentada resistente de NRS es una válvula de puerta de cuña y un tipo de No-levantamiento del tronco, y conveniente para el uso con agua y los líquidos neutrales (aguas residuales). El diseño de no-levantamiento del tronco se asegura que el hilo del tronco es lubricado adecuadamente por el agua que pasa a través de la válvula.
Característica:
- Reemplazo en línea del sello superior: Instalación y mantenimiento fáciles.
- Disco caucho-revestido integral: El trabajo dúctil del marco del hierro es termal-revestido integralmente con caucho del alto rendimiento. Asegurar la prevención apretada del sello y del moho.
- Nuez de cobre amarillo integrada: Mediante proceso de lanzamiento especial. la nuez de cobre amarillo del tronco se integra con el disco con la conexión segura, así los productos son seguros y confiables.
- asiento de la Plano-parte inferior: La superficie de aislamiento del cuerpo es plana sin el hueco, evitando cualquier depósito de la suciedad.
Uso:
Tratamiento del sistema de abastecimiento de agua, de aguas, disposición de aguas residuales, transformación de los alimentos, sistema de protección contra los incendios, gas natural, sistema de gas licuado etc.
Especificaciones asentadas resistentes de la válvula de puerta:
NO | Nombre de parte | Material |
1 | Cuerpo | Arrabio dúctil |
2 | Cuña | Arrabio dúctil + EPDM |
3 | Nuez del tronco | Bronce de cañón ZCuAl10Fe3 |
4 | Junta | EPDM |
5 | Capo | Arrabio dúctil |
6 | Junta de la glándula | Bronce de cañón ZCuAl10Fe3 |
7 | Tronco | 2Cr13 S.S.x 20Cr13 |
8 | Glándula | Arrabio dúctil |
9 | Limpiador de goma | EPDM/NBR |
10 | Rueda de mano | Arrabio dúctil |
La válvula de puerta asentada resistente OFRECE
El granallar del ⊙
la superficie protectora acabada granallando y la superficie es lisas y pulcritud.
Asiento del aplanamiento del ⊙
Manera agujereada continua lisa sin la hendidura que asienta, no es fácil conseguir la impureza pilled para arriba.
Haciendo el líquido inmediatamente.
⊙ que trata con caucho
Interno y externo están cubiertos con el conocimiento avanzado de la vulcanización de goma entonces que hace
seguro de la elasticidad del caucho, y asegurarse de la dimensión exacta de la geometría. De goma y dúctil
mano de la válvula del arrabio junto apenas. Esto puede evitar el decaimiento debido al uso a largo plazo.
⊙ tres “○” anillo sellado
Con los tres “O” – los anillos, la salida se pueden reducir grandemente y el “O” – el anillo puede ser
substituido bajo esta condición por la presión y sin la detención del agua. El axletree empujado
reduce la resistencia friccional y baja el esfuerzo de torsión operativo. Y puede ser sello del interruptor
anillo sin la apertura y el cierre.
Cuerpo redondo rígido del ⊙
El cuerpo se funda minucioso, el tamaño rígido de la geometría para asegurar el lacre interno de la válvula fuera
cualquier proceso.
Peso ligero del ⊙
Este cuerpo se hace del hierro dúctil, él es el encendedor 20%-30% que el viejo. Fácilmente a la fijación y
mantenimiento.
Usos: Esta válvula se aplicó extensamente en los tubos líquidos para abrirse o la fijación cerrada en tales
agua, disposición de aguas residuales, energía eléctrica, tubo de la energética, sustancia química, envío, fuentes de energía etc.
ESTÁNDARES APLICABLES asentados resistentes de la válvula de puerta
Estándar americano del ⊙
Diseño a ANSI/AWWA C509
Dimensión cara a cara a ASME B16.10-2000 (ISO 3 series)
Reborde y perforación a SME/ANSI B16.42-1998
Estándar británico del ⊙
Diseño a BS5163, BS5150
Dimensión cara a cara a BS5163 (series 3series, ISO19 del ISO)
Reborde y perforación a BS4504 part1 (EN1092)
Estándar de Alemania del ⊙
Diseño a DIN3352
Dimensión cara a cara a DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
Reborde y perforación a BS EN1092
Especificaciones asentadas resistentes de la válvula de puerta:
1.Products: Válvula de puerta asentada resistente del estruendo 3352 F4 DN600
2.Material de la construcción de la válvula de puerta: Hierro dúctil
3.Size de la válvula de puerta: DN600
presión 4.Working: PN10
tipo 5.Connection: Ensanchado, DN2501, PN10
tipo 6.Seal: Sello suave (EPDM o NBR)
estándar 7.Design: DIN3352
8. Dimensiones cara a cara: DIN3202 F4
la válvula 9.Each se pruebe según estándar de la prueba: DIN3230
10. Temperatura del trabajo: ≤80°C
11.Media: agua
tipo 12.Stem: Tronco no de levantamiento
13.Length de la válvula: DIN3352 F4
14. Capa: epóxido azul del polvo
La válvula de puerta asentada resistente OFRECE
El granallar del ⊙
la superficie protectora acabada granallando y la superficie es lisas y pulcritud.
Asiento del aplanamiento del ⊙
Manera agujereada continua lisa sin la hendidura que asienta, no es fácil conseguir la impureza pilled para arriba.
Haciendo el líquido inmediatamente.
⊙ que trata con caucho
Interno y externo están cubiertos con el conocimiento avanzado de la vulcanización de goma entonces que hace
seguro de la elasticidad del caucho, y asegurarse de la dimensión exacta de la geometría. De goma y dúctil
mano de la válvula del arrabio junto apenas. Esto puede evitar el decaimiento debido al uso a largo plazo.
⊙ anticorrosión
Interno y externo están cubiertos con la resina de epóxido no tóxica del polvo para fortalecer la capacidad de la corrosión que resiste y para aumentar la calidad
del abastecimiento de agua.
Ruggedization del ⊙
La válvula dúctil más vieja del hierro es fácil de romper después de ser afectada por nonego. Puede parar
la ruptura depende de la buena capacidad de los mecánicos del hierro dúctil.
⊙ tres “○” anillo sellado
Con los tres “O” – los anillos, la salida se pueden reducir grandemente y el “O” – el anillo puede ser
substituido bajo esta condición por la presión y sin la detención del agua. El axletree empujado
reduce la resistencia friccional y baja el esfuerzo de torsión operativo. Y puede ser sello del interruptor
anillo sin la apertura y el cierre.
ESTÁNDARES APLICABLES
Estándar americano del ⊙
Diseño a ANSI/AWWA C509
Dimensión cara a cara a ASME B16.10-2000 (ISO 3 series)
Reborde y perforación a SME/ANSI B16.42-1998
Estándar británico del ⊙
Diseño a BS5163, BS5150
Dimensión cara a cara a BS5163 (series 3series, ISO19 del ISO)
Reborde y perforación a BS4504 part1 (EN1092)
Estándar de Alemania del ⊙
Diseño a DIN3352
Dimensión cara a cara a DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
Reborde y perforación a BS EN1092
