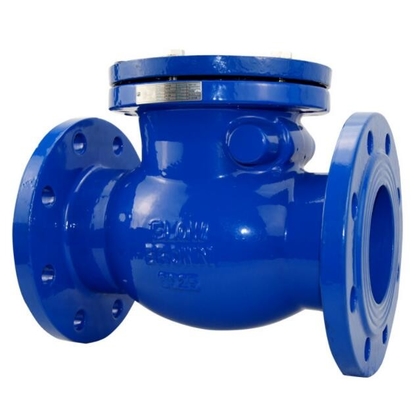

Válvula antirretorno de válvula de retención oscilante de acero fundido tipo brida de 6 pulgadas ANSI

Válvula antirretorno de válvula de retención oscilante de acero fundido tipo brida ANSI de 6 pulgadas

Diámetro Nominal: Ø50-Ø200 (2”-8”)

Temperatura máxima de trabajo: 80 ℃ (176 ℉)
Presión máxima de trabajo: 16 bar (230 psi)
Cuerpo: Hierro fundido (GG25)
Recubrimiento: Polvo Epoxi
Dimensiones: DIN 3202/2-F6
Dimensiones de la brida: DIN 2501 (brida) TS ISO 7005-2
Normas:
Diseño y Fabricación:EN 1868
Cara a cara: DIN 3202
Extremos embridados: EN 1092-1
Inspección y prueba: EN 12266-1

La presión del fluido que pasa a través de un sistema abre la válvula, mientras que cualquier inversión del flujo cerrará la válvula.El funcionamiento exacto variará según el tipo de mecanismo de válvula de retención.Los tipos más comunes de válvulas de retención son oscilantes, de elevación (pistón y bola), de mariposa, de parada y de disco basculante.


Especificaciones:


Normas:


Tipos de válvulas de retención

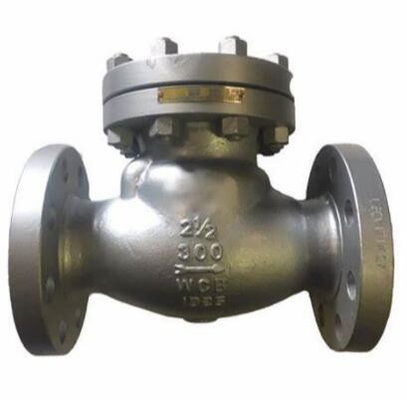

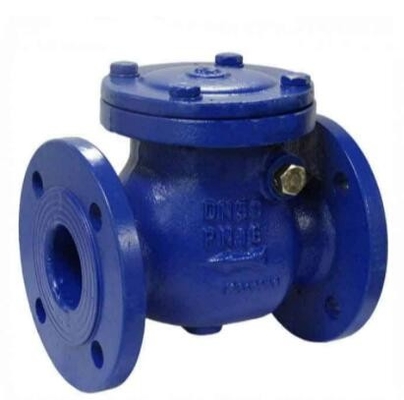

Válvula de retención oscilante
Una válvula de retención oscilante básica consta de un cuerpo de válvula, un bonete y un disco que está conectado a una bisagra.El disco se aleja del asiento de la válvula para permitir el flujo en la dirección de avance y regresa al asiento de la válvula cuando se detiene el flujo aguas arriba, para evitar el reflujo.

El disco en una válvula de retención de tipo columpio no está guiado, ya que se abre o se cierra por completo.Hay muchos diseños de discos y asientos disponibles para cumplir con los requisitos de diferentes aplicaciones.La válvula permite un flujo completo y sin obstrucciones y se cierra automáticamente a medida que disminuye la presión.Estas válvulas se cierran por completo cuando el flujo llega a cero, para evitar el reflujo.La turbulencia y la caída de presión en la válvula son muy bajas.

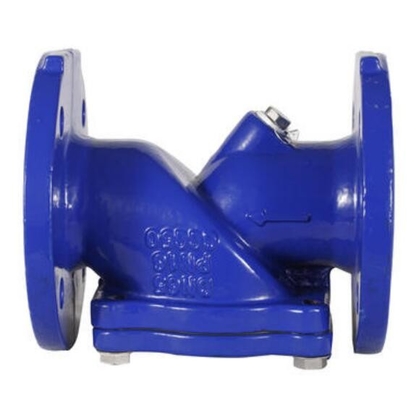

Levante la válvula de retención
El diseño del asiento de una válvula de retención de elevación es similar a una válvula de globo.El disco suele tener la forma de un pistón o una bola.

Las válvulas Lift Check son particularmente adecuadas para servicio de alta presión donde la velocidad del flujo es alta.En las válvulas de retención de elevación, el disco se guía con precisión y encaja perfectamente en el amortiguador.Las válvulas Lift Check son adecuadas para su instalación en tuberías horizontales o verticales con flujo ascendente.

Flujo para levantar Las válvulas de retención siempre deben entrar por debajo del asiento.A medida que entra el flujo, el pistón o bola se eleva dentro de las guías desde el asiento por la presión del flujo ascendente.Cuando el flujo se detiene o se invierte, el pistón o la bola son empujados hacia el asiento de la válvula tanto por el reflujo como por la gravedad.




Características:

1. De tamaño pequeño, peso ligero, estructura compacta, fácil mantenimiento.
2. Se utilizan dos resortes de torsión que se excretan en cada una de las placas de válvula del par, que cierran las placas rápidamente
Y automáticamente.
3. La acción de cierre rápido evita que el medio fluya hacia atrás y elimina el efecto de golpe de ariete.
4. Longitud de la estructura del cuerpo corta y buena rigidez.
5. Esta válvula está herméticamente sellada, sin fugas bajo la prueba de agua a presión.
6. Funcionamiento seguro y fiable, alta resistencia a las interferencias.
