GRUPO DE ACERO CHINA DE TOBO

|
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | CE/ISO |
| Número de modelo: | / |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | caso de madera |
| Tiempo de entrega: | 25workdays |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1000000 pedazos/pedazos por mes |
| Material: | Acero inoxidable | Operación: | Manual/automático |
|---|---|---|---|
| Tipo: | Válvula de puerta | Medios: | Agua, aceite, gas |
| Estructura: | Puerta | Estándar o no estándar: | Estándar |
| Estándar: | ESTRUENDO, ANSI, ESTRUENDO JIS DEL ANSI BS | Color: | La petición del cliente |
| presión de funcionamiento: | Class150lb-2500lb, 150~2500LB (PN16~PN420) | ||
| Alta luz: | Válvula de compuerta con brida de acero inoxidable 304,Válvula de compuerta de fundición de acero inoxidable,Válvula de compuerta con volante tipo brida |
||

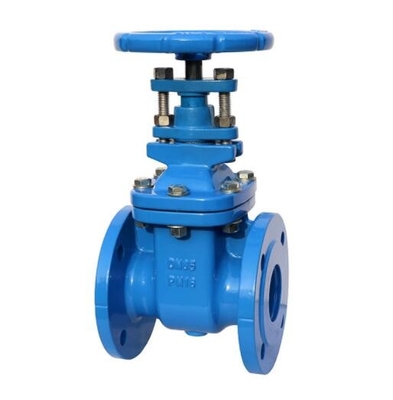

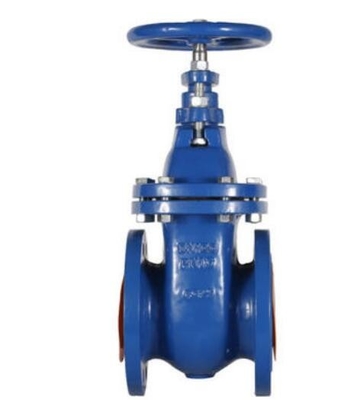

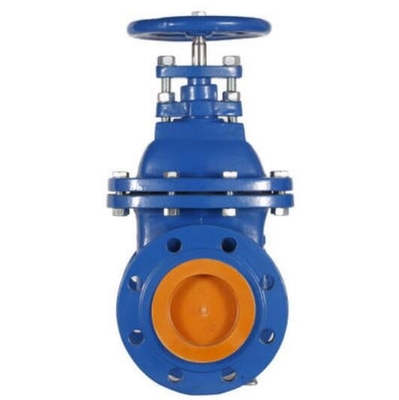

WCB SS304 Válvula de compuerta de acero inoxidable 316 Tipo brida Válvula de fundición de acero inoxidable con volante
Válvula de compuerta CG con sello de presión
Características principales: Válvula de compuerta CG La junta del cuerpo y el bonete es del tipo de sello de presión autoajustable con una función de sellado confiable a pesar de que la temperatura y la presión fluctúan.El tipo de tapa de sello de presión se usa preferentemente para válvulas de alta presión y alto grado.
Estándar de diseño: API 600 ASME B16.34
1. Rango de presión de la válvula de compuerta: CLASE 900Lb~2500Lb
2. Válvula de compuerta Diámetro nominal: 2~30″
3. Material del cuerpo de la válvula de compuerta: acero al carbono, acero inoxidable, acero inoxidable dúplex, acero aleado, aleación de níquel
4. Conexión final: RF RTJ BW
5. Modo de funcionamiento: volante, caja de cambios, dispositivo eléctrico, neumático, hidráulico, dispositivo neumático-hidráulico;
Características del producto:
1. Pequeña resistencia al flujo de fluidos, solo se requiere una pequeña fuerza al abrir/cerrar;
2. Sin limitación en la dirección de flujo del medio;
3. Cuando la válvula está completamente abierta, la superficie de sellado sufrió una pequeña fricción del medio de trabajo;
4. Se puede elegir el diseño extendido del vástago
5. Bonete de sello de presión
6. Se puede elegir una cuña sólida;
7. Se puede elegir un empaque con resorte;
8. El embalaje de baja emisión se puede elegir de acuerdo con el requisito de ISO 15848;
9. Se puede elegir con diseño de derivación;
Requerimiento técnico:
1. Diseño y Fabricación: DIN 3352;
2. Cara a cara: DIN 3202 F4/F5;
3. Extremo de brida: DIN 2532 PN10/16;
Partes y materiales principales
| Nombre de las piezas | Materiales |
| Cuerpo capó | GGG50 |
| Desct | GGG50+NBR/EPDM |
| Provenir | 2CR13 |
| Anillo de asiento | GGG50 |
¿Qué es la válvula de compuerta?
Una válvula de compuerta se puede definir como un tipo de válvula que utiliza un disco tipo compuerta o cuña y el disco se mueve perpendicular al flujo para iniciar o detener el flujo de fluido en la tubería.
Una válvula de compuerta es el tipo de válvula más común utilizado en cualquier planta de proceso.Es una válvula de movimiento lineal utilizada para iniciar o detener el flujo de fluido.En servicio, estas válvulas están en una posición completamente abierta o completamente cerrada.
Cuando la válvula de compuerta está completamente abierta, el disco de una válvula de compuerta se retira completamente del flujo.Por lo tanto, prácticamente no hay resistencia al flujo.Debido a esto, cae muy poca presión cuando el fluido pasa a través de una válvula de compuerta.
Para lograr un sellado adecuado, cuando la válvula está completamente cerrada, se requiere un contacto de superficie de 360° entre el disco y los asientos.
Las válvulas de compuerta no deben usarse para regular o estrangular el flujo porque no es posible un control preciso.
La alta velocidad del flujo en la válvula parcialmente abierta puede provocar la erosión del disco y las superficies de asiento y también generar vibración y ruido.

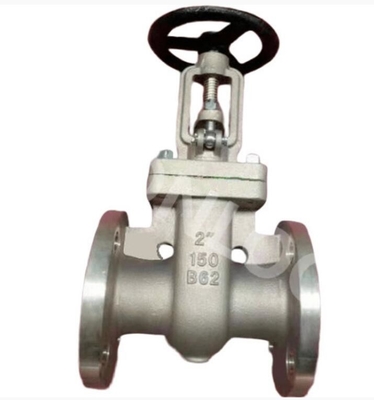

| Tipo de válvula | VÁLVULA DE COMPUERTA CS / SS - FL / BW | |
| Estándar de diseño | BS EN ISO 10434 [BS 1414] / API 600 / API 602 / API 603/ASME B16.34 | |
| Rango de tamaño | 40 DN a 400 DN [1 1/2” a 16”] | |
| Cuerpo | [CS - ASTM A 216 gr.WCB] [SS - ASTM A 351 Gr.CF8 / CF8M] | |
| Recortar | AISI 410 / 304 / 316 | |
| Asiento / Cuña | 13% Cr.Acero / AISI 410 / 304 / 316 | |
| Caracteristicas de diseño | Bonete atornillado, OS y YT, HW y operado por engranajes | |
| prorratear | ASME - Clase 150 / 300 / 600 | |
| Cara a cara | ASME B 16.10 / EN 558 -1 / API 6D | |
| Conexión final | con bridas | ASME B16.5, CLASE 150/300/600 |
| Soldadura a tope | ASME B16.25 | |
| Estándar de prueba | BS EN 12266 - 1 [BS 6755-1] / API 598 | |
| Opcional | Anillo linterna/indicador y dispositivo de bloqueo/asiento renovable/revestimiento duro de estelita/disposición encamisada/bridas RTJ/arreglo de derivación/tamaños más altos/MOC especial: aceros inoxidables austeníticos y dúplex | |
| NP | DN | Tamaño (mm) | ||||||
| L | D | D1 | D2 | B | N-φ | H | ||
| 1.6MPa | 25 | 160 | 115 | 85 | sesenta y cinco | 14 | 4-14 | 275 |
| 32 | 180 | 135 | 100 | 78 | dieciséis | 4-18 | 280 | |
| 40 | 200 | 145 | 110 | 85 | dieciséis | 4-18 | 330 | |
| 50 | 230 | 160 | 125 | 100 | dieciséis | 4-18 | 350 | |
| sesenta y cinco | 290 | 180 | 145 | 120 | 18 | 4-18 | 370 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 400 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-23 | 710 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 12-25 | 786 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-25 | 925 | |

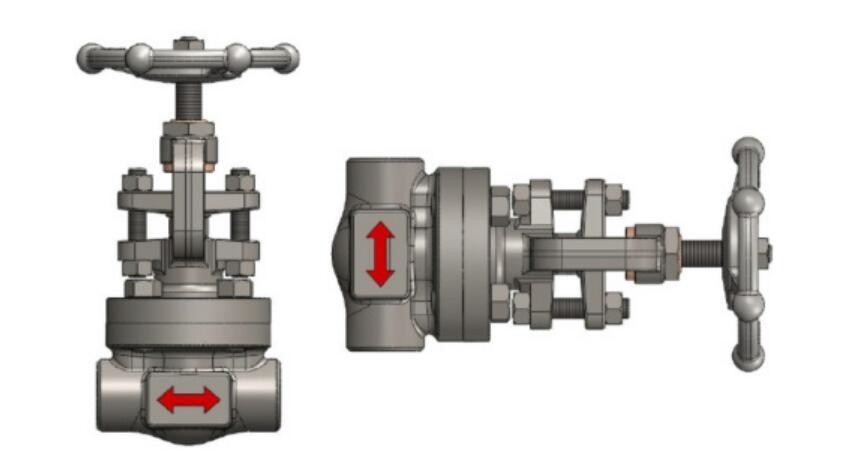

Tipos de válvulas de compuerta
Hay tres formas de clasificar la válvula de compuerta.
Tipos de disco
Cuña cónica maciza
Cuña flexible
Válvula de cuña dividida o discos paralelos
Tipos de juntas de capó del cuerpo
Bonete Atornillado
Bonete atornillado
Bonete soldado
Bonete de sello a presión
Tipos de movimiento de tallo
Vástago ascendente o tipo OS e Y (vástago exterior y tipo tornillo)
Tipo de vástago no ascendente

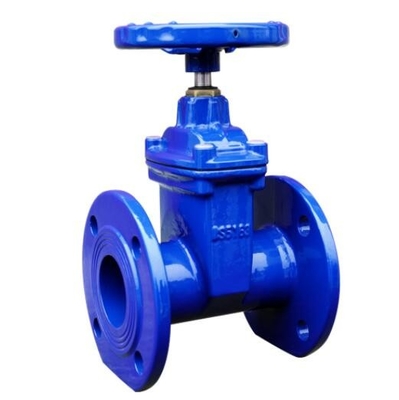

Características:
● Las válvulas de compuerta tradicionales de asiento de fondo plano generalmente se depositan en la ranura inferior de la válvula debido a objetos externos
como piedra, madera, cemento, papel, escombros, etc., después de enjuagar la tubería con agua.Porque no puede cerrar herméticamente y formar holgura
fenómeno, válvula de compuerta de sellado suave que usa lo mismo que la tubería en la parte inferior del diseño plano, no es fácil causar la deposición de desechos,
el fluido fluye sin obstáculos, toda la placa de la válvula de pegamento del paquete está hecha de caucho de alta calidad, dentro de toda la subcontratación, doméstica
La tecnología de vulcanización de caucho de primera clase hace que la placa de la válvula después de la vulcanización pueda garantizar un tamaño de geometría preciso y caucho
y puerta de hierro fundido nodular que conecta firme, no es fácil caerse y se prefiere memoria elástica.
● El cuerpo de la válvula resistente a la corrosión está pintado con polvo y resina epoxi para evitar la corrosión y el óxido del cuerpo de la válvula, y puede
ser utilizado en el sistema de alcantarillado.
● No se rompe fácilmente en hierro fundido tradicional.
