GRUPO DE ACERO CHINA DE TOBO

|
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | CE/ISO |
| Número de modelo: | / |
| Cantidad de orden mínima: | 1pcs |
|---|---|
| Precio: | negotiable |
| Tiempo de entrega: | 25workdays |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1000000 pedazos/pedazos por mes |
| Aplicación: | Agua | Conexión: | Reborde |
|---|---|---|---|
| Forma de la conexión: | Reborde | Diseño: | api 6d |
| Conexión de extremo: | Reborde | Material: | Acero inoxidable |
| Medios: | ACEITE, GAS | Tamaño portuario: | 1/2-24 PULGADA |
| Presión: | Alta presión | Grado de la presión: | 150-2500lb |
| Sello: | Sello suave | Tamaño: | 1/2-24 PULGADA |
| Estándar: | ANSI, estruendo, JIS, BS | Temperatura: | Temperatura normal |
| Tipo: | válvula de control | ||
| Alta luz: | Válvula de retención de brida de 8 pulgadas,Válvula de retención oscilante de brida de agua,Válvula de retención oscilante de brida de hierro fundido |
||

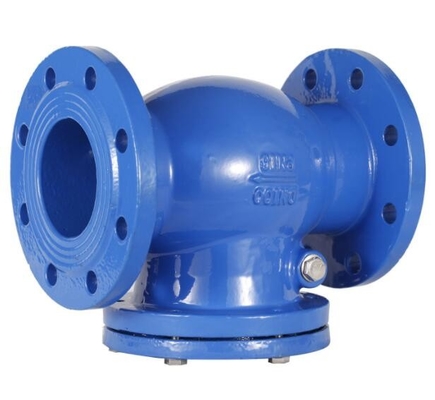

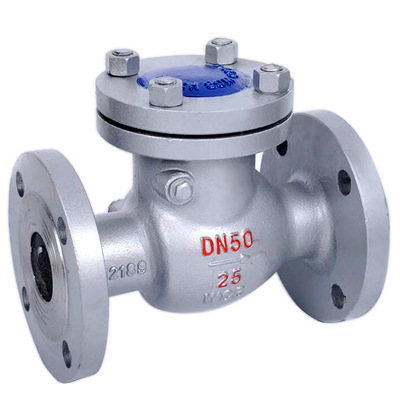

Válvula de retención oscilante con brida de hierro fundido de 8 pulgadas para agua
Detalles Rápidos:
1. Tipo: válvula de retención oscilante con brida DIN
2. Tipo de capó:
Bonete atornillado
3. Tipo de disco: Disco oscilante
4. Rango de tamaño: Dn15 - Dn600
5. Clasificaciones de presión: Pn16
6. Conexiones finales: con bridas
7. Materiales: acero fundido en GS-C25, WCB
8. Varios materiales de acabado disponibles para adaptarse a las condiciones de servicio
9. NACE MR 0175
Estándares
| Diseño y Fabricación | DIN 3840 |
| Dimensión cara a cara | DIN 3202 |
| Dimensión de extremos de brida | DIN 2543, DIN 2544, DIN 2545, DIN 2546, DIN 2548, BS EN 1092-1 |
| Prueba e Inspección | DIN 3230 |
Características:
1. Generalmente
Bonete atornillado;disco oscilante;Superficies de asiento metálicas
2. Conexión del cuerpo y el capó
capó atornillado
3. Estilo de junta de cubierta
Junta herida de acero inoxidable + grafito flexible
junta metalica
Junta de anillo de metal
4. Asiento
Para la válvula de retención de acero al carbono, el asiento suele ser de acero forjado.La superficie de sellado del asiento puede soldarse con una aleación dura si así lo especifica el cliente.Para la válvula de retención de acero inoxidable, generalmente se adopta un asiento integrado, o se puede mecanizar integralmente después de soldar la aleación dura.El asiento de tipo roscado o soldado también es opcional para la válvula de retención de acero inoxidable si el cliente lo solicita.
Descripciones:
1. Lista de piezas y materiales de la válvula de retención oscilante de acero al carbono Din:
| Nombre de la pieza | Material | |||
| CS/ Ajuste 1 | CS/ Ajuste 8 | CS/ Ajuste 5 | ||
| 1 | Cuerpo | DIN 17245 GS-25 + CR13 | DIN 17245 GS-C25 + STL | DIN 17245 GS-C25 + STL |
| 2 | Desct | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + CR13 | DIN 17245 GS-C25 + STL |
| 3 | Brazo | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
| 4 | Tuerca | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 5 | Alfiler | ASTMA182F6a | ASTMA182 F6A | ASTMA182F6a |
| 6 | Tuerca | ASTM A194 2H | ASTM A194 2H | ASTM A194 2H |
| 7 | Tornillo | ASTM A194 B7 | ASTM A194 B7 | ASTM A194 B7 |
| 8 | Empaquetadura | Devanado en espiral de acero inoxidable con ^aphitc, o Devanado en espiral de acero inoxidable con PTFE o PTFE reforzado | ||
| 9 | Cubrir | DIN 17245 GS-C25 | DIN 17245 GS-C25 | DIN 17245 GS-C25 |
3. Dimensiones principales de la válvula de retención oscilante Pn16:
| NP | DN (mm) | Dimensiones (mm) | Peso (kg) | |
| L | H | |||
| dieciséis | 50 | 230 | 165 | 23 |
| sesenta y cinco | 290 | 180 | 28 | |
| 80 | 310 | 190 | 35 | |
| 100 | 350 | 208 | 40 | |
| 150 | 480 | 270 | 81 | |
| 200 | 600 | 295 | 96 | |
| 250 | 730 | 337 | 175 | |
| 300 | 850 | 386 | 265 | |
| 350 | 980 | 430 | 364 | |
| 400 | 1100 | 475 | 495 | |
| 500 | 1250 | 565 | 590 |
|

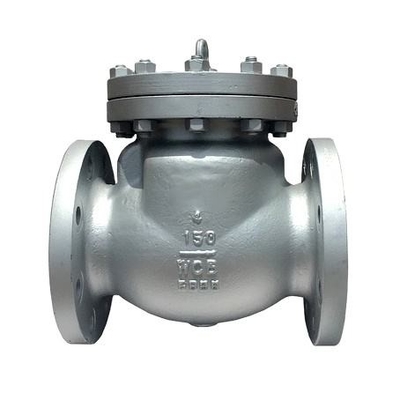

Válvula de retención de extremo con brida 150Lb~600Lb
| NO. | Nombre de la pieza | CS a ASTM | COMO a ASTM | SS a ASTM | |
| Tipo A105 | Tipo F22 | Tipo F304 (L) | Tipo F316 (L) | ||
| 1 | Cuerpo | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Placa de nombre | SS | |||
| 3 | Disco de pistón | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 4 | Capó | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 5 | Empaquetadura | SS corrugado + grafito | SS + PTFE | ||
| 6 | Tornillo | A193 B7 | A193 B16 | A193 B8 | A193 B8 (M) |
| Medio adecuado | WOGetc | WOGetc | HNO3, CH3OOH, etc. | ||
| Temperatura adecuada | -29~425 | -29~550 | -29~180 | ||
| NPS | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
| L(RF)L1(B/N) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
| 600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
| Pesos | 150 | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
| B/N | 1.70 | 1,90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
| 300 | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
| B/N | 1,90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
| 600 | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
| B/N | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 |
||
