GRUPO DE ACERO CHINA DE TOBO
 |
| Lugar de origen: | CHINA |
| Nombre de la marca: | TOBO |
| Certificación: | ISO |
| Número de modelo: | Válvula de bola flotante |
| Cantidad de orden mínima: | 1PC |
|---|---|
| Detalles de empaquetado: | Las válvulas están envueltas en láminas de plástico con burbujas y en cajas de madera contrachapada |
| Tiempo de entrega: | 15-20 DÍAS |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 100000pcs |
| Nombre de producto: | Vávula de bola de flotación | Material: | SS316 |
|---|---|---|---|
| Presure: | 1,000/800psi | Tamaño: | DN65 |
| Uso: | petróleo y gas | Temperatura de medios: | Temperatura de alta presión |
| Detalles de empaquetado: | Las válvulas se envuelven en hoja plástica de la burbuja | Temperatura: | -20 a 425°C |
| Alta luz: | Vávula de bola de alta presión de flotación,vávula de bola de flotación 2500lbs,Vávula de bola de flotación PN16 |
||
| Nombre de producto: | Vávula de bola de flotación | Uso: | Agua, aceite, gas etc., |
|---|---|---|---|
| Tamaño: | DN15 ~DN600 | Presión: | Alta presión |
| Característica: | De alta resistencia | Temperatura: | -20~429 C |
| Tronco: | Acero inoxidable/2Cr13 | Conecte: | L o T |
| Alta luz: |
vávulas de bola ensanchadas,válvula de flotador inoxidable de bola de acero |
||

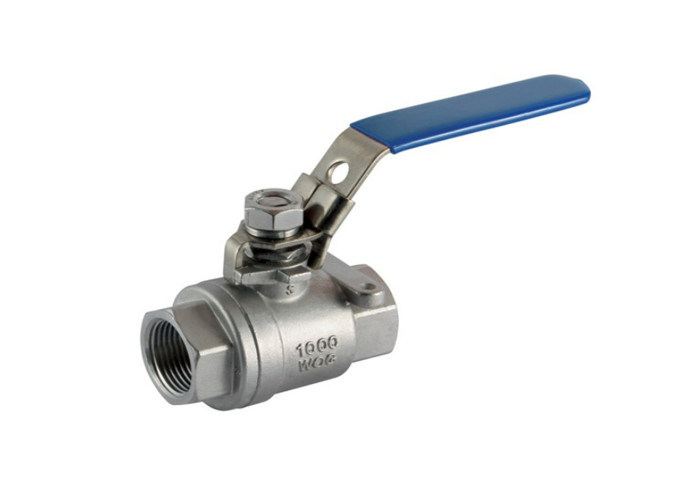

Vávula de bola de alta presión de flotación 150lbs~2500lbs/PN16~PN160/JIS 10K~20K
Descripción de la vávula de bola de flotación:
La válvula de flotador de bola de 2 maneras se diseña y el acordar manufacturado bien a API 608. Bola de flotación cuando pequeño calibre,
y fijó la bola cuando calibre grande.
Tiene la estructura de la protección contra los incendios y dispositivo antiestático. Ampliamente utilizado para el petróleo, química, agua
industrias del tratamiento.
Parámetros de la vávula de bola de flotación
| Vávula de bola de la marca del OEM, sin reducción en la sección de paso |
| cuerpo: CF8M de acero inoxidable (SS 316) |
| bola: CF8M de acero inoxidable (SS 316) |
| eje: 316 de acero inoxidables |
| asientos: PTFE |
| operación: con la palanca de acero inoxidable |
| cerraduras internas: 316 de acero inoxidables (A4) |
| presión de funcionamiento: barra 16 en el máximo 40 DEG C |
| salida del asiento: ninguna salida visible como se especifica en EN 12266-1 |
| uso: solución o alumbre de la cal. solución |
| ensanchado a PN16 de BS EN1092-1 |
Especificación técnica de la vávula de bola de flotación
- Temperatura aplicable: -29℃~425℃ -40℃~550℃ (de acero) (acero inoxidable)
- Presión nominal: 150lbs, 300lbs, 600Lb, 900lbs, 1500lbs PN16/25/40/64/100/160, JIS 5K /10K/20K
- Medio aplicable: el agua, el gas, el aceite, y el otro medio de la causticidad.
Estándar de los usos de la vávula de bola de flotación
- Dimensión cara a cara: ANSI B 16,10, ESTRUENDO BS/JIS del API 6D/
- Dimensión del reborde: ESTRUENDO BS/JIS DEL ANSI B 16,5 MSS-SP-44/
- Prueba: Estruendo BS/JIS del API 598 API 6D/
Características de la vávula de bola de flotación:
- estructura del Anti-escape del tronco de válvula
Cuando es medio el paso a través de la válvula, la presión en cuerpo de válvula puede empujar posiblemente el tronco hacia fuera, o
cuando la válvula está en la reparación, si hay presión en la cavidad media, el tronco o el medio parece a fácilmente
vuele hacia fuera sobre desmontar la válvula, que puede causar hiere a los seres humanos, para prevenir
las posibilidades, un club simulado están embalando y se quema el cojinete empuje o el embalaje es dañado debido a otro
las causas, la presión del medio en cuerpo de válvula harán al club simulado de tronco de válvula en contacto cercano
con la cara superior del sello del cuerpo de válvula. Para prevenir así el medio que se escapa hacia fuera del embalaje del daño
posición.
|
Presión de prueba
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dimensiones de la conexión principal
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tipo | Tamaño (milímetros) | Dimensión (milímetros) | ||||||||
| pulgada | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
| Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY |
″ del 1/2 | 15 | 140 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 72 | 115 |
| 3/4 ″ | 20 | 152 | 117 | 82,5 | 43 | 16 | 4-Φ19 | 75 | 130 | |
| 1 ″ | 25 | 165 | 124 | 89 | 51 | 18 | 4-Φ19 | 85 | 150 | |
| 11/4 ″ | 32 | 178 | 133 | 98,5 | 64 | 19,5 | 4-Φ19 | 95 | 180 | |
| 11/2 ″ | 40 | 190 | 156 | 114,3 | 73,2 | 21 | 4-Φ22 | 110 | 230 | |
| 2 ″ | 50 | 216 | 165 | 127 | 92 | 23 | 8-Φ19 | 120 | 240 | |
| 21/2 ″ | 65 | 241 | 190,5 | 149,4 | 104,7 | 26 | 8-Φ22 | 150 | 280 | |
| 3 ″ | 80 | 283 | 210 | 168,5 | 127 | 29 | 8-Φ22 | 165 | 310 | |
| 4 ″ | 100 | 305 | 254 | 200,2 | 157 | 32 | 8-Φ22 | 190 | 330 | |
| 5 ″ | 125 | 381 | 279 | 235 | 185,7 | 35 | 8-Φ22 | 240 | 600 | |
| 6 ″ | 150 | 403 | 318 | 270 | 216 | 37 | 12-Φ22 | 270 | 800 | |
| 8 ″ | 200 | 502 | 381 | 330 | 270 | 42 | 12-Φ25 | 315 | 1000 | |
| 10 ″ | 250 | 568 | 445 | 387,5 | 324 | 48 | 16-Φ29 | 380 | 1200 | |
| Tipo | Tamaño (milímetros) | Dimensión (milímetros) | ||||||||
| pulgada | DN | L | D | D1 | D2 | b | Z-Φd | H | W | |
| Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb |
″ del 1/2 | 15 | 165 | 95 | 66,5 | 35 | 15 | 4-Φ15 | 88 | 115 |
| 3/4 ″ | 20 | 190 | 118 | 82,5 | 43 | 16 | 4-Φ19 | 98 | 130 | |
| 1 ″ | 25 | 216 | 124 | 89 | 51 | 18 | 4-Φ19 | 105 | 150 | |
| 11/2 ″ | 40 | 241 | 156 | 114,3 | 73,2 | 23 | 4-Φ22 | 135 | 180 | |
| 2 ″ | 50 | 292 | 165 | 127 | 92 | 26 | 8-Φ19 | 155 | 240 | |
| 3 ″ | 80 | 356 | 210 | 168,2 | 127 | 32 | 8-Φ22 | 175 | 280 | |
| 4 ″ | 100 | 432 | 273 | 216 | 157 | 38 | 8-Φ25 | 210 | 330 | |
| 6 ″ | 150 | 559 | 356 | 292 | 216 | 48 | 12-Φ29 | 340 | 800 | |
| 8 ″ | 200 | 660 | 419 | 349 | 270 | 56 | 12-Φ32 | 400 | 1000 | |
| 10 ″ | 250 | 787 | 508 | 432 | 324 | 64 | 16-Φ35 | 440 |
1200 |
|
