GRUPO DE ACERO CHINA DE TOBO

|
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | ISO 9001/ API 6D |
| Número de modelo: | CF8M |
| Cantidad de orden mínima: | 1PCS |
|---|---|
| Precio: | Negociable |
| Detalles de empaquetado: | Por lo general, se embala con un traje de caja de madera contrachapada para la entrega por mar |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, T/T, Western Union |
| Capacidad de la fuente: | 10000 PC por mes |
| Nombre del producto: | Válvula de control de oscilación | Material: | CF8M |
|---|---|---|---|
| Solicitud: | Aceite, gas, agua, vapor etc | Ventaja: | Tranquilo |
| La temperatura: | -10~80C | Diseño: | Oblea |
| Cuerpo: | acero inoxidable | asiento: | Acero inoxidable |
| Resaltar: | Válvula de retención de brida Api 6d,Válvula de retención F304 Ss,Válvula de retención de brida oscilante de alta presión |
||

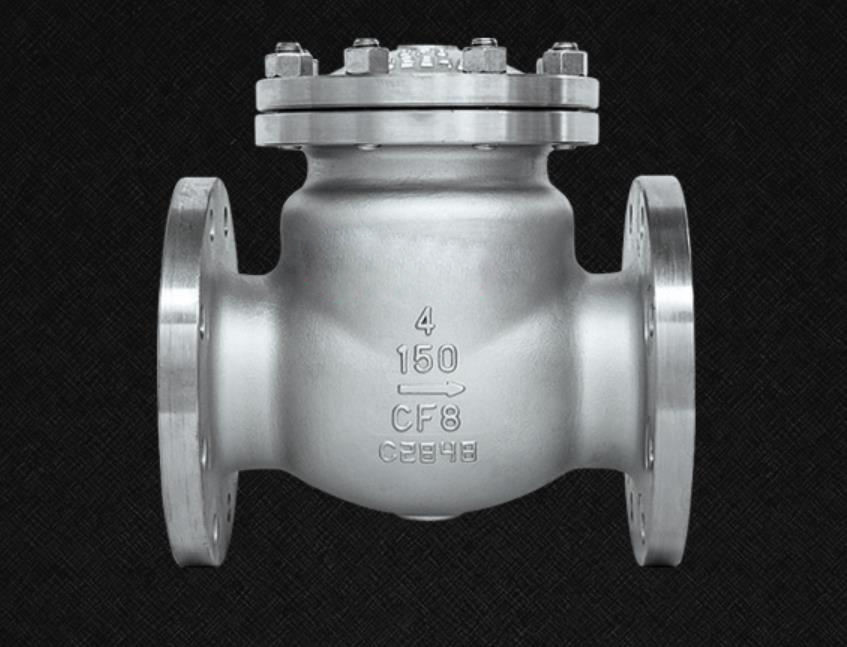

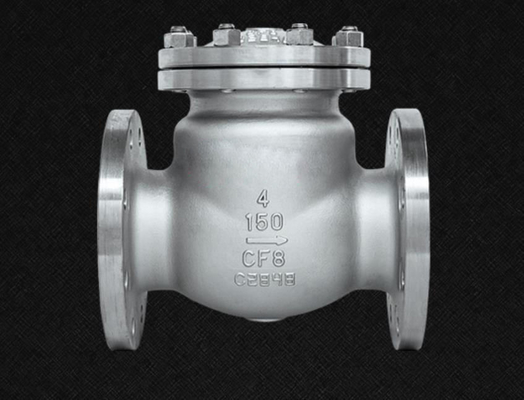

Válvula de retención de alta presión api 6d clase 200 cf8 swing 100 mm 4 "8" f304 ss
¿Qué es una válvula de retención?
La válvula que solía evitar el reflujo en un sistema de tuberías se conoce como válvula de retención.También se conoce como válvula de retención o NRV.La presión del fluido que pasa a través de una tubería abre la válvula, mientras que cualquier inversión del flujo cerrará la válvula.
Permite un flujo total sin obstrucciones y se cierra automáticamente a medida que disminuye la presión.La operación exacta variará dependiendo del mecanismo de la válvula.
Detalles Rápidos
|
nombre del producto |
LA VÁLVULA DE RETENCIÓN |
|
Material |
acero inoxidable |
|
Color |
níquel blanco |
|
Estándar |
DIN GB JIS ANSI |
|
Clase |
150 libras (16) ~ 600 libras (2500) |
|
Material del cuerpo y la bola |
CF8 CF3 CF8M CF3M WCB PVC UPVC PP |
|
Hilo |
-29~150(PTFE), -29~200(PTFE+VIDRIO), -29~300(J2 PPL) |
|
Asiento de vapor y junta |
PTFE |
Estándares de válvulas de retención de acero inoxidable
Dimensiones cara a cara según ANSI B16.10
Dimensión de brida final como ANSI B16.5
Clasificaciones de presión y temperatura según ANSI B16.34
Prueba de presión como API 598
Medio aplicable: agua, gas, aceite y otros medios de causticidad.
Aplicación de válvula de retención de acero inoxidable:
La válvula se utiliza para evitar el retroceso del medio en tuberías y equipos, y la presión de El medio traerá el resultado de abrir y cerrar automáticamente.
cuando tEl medio retrocede, el disco de la válvula se cerrará automáticamente para evitar accidentes.
Presión de prueba de válvula de retención de acero inoxidable
|
Elemento de prueba |
Prueba de caparazón |
Prueba de sello |
Prueba de sellado posterior |
Prueba de sello de aire |
|||||
|
Medio |
Agua |
Aire |
|||||||
|
Unidad |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
MPa |
lbf/in2 |
|
|
Presión (Clase) |
150 |
3.1 |
450 |
2.2 |
315 |
2.2 |
315 |
0.5-0.7 |
60-100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
5.6 |
815 |
|||
|
400 |
10.3 |
1500 |
7.6 |
1100 |
7.6 |
1100 |
|||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
11.2 |
1630 |
|||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
16.8 |
2440 |
|||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
28.1 |
4080 |
|||
Tipos de válvulas
El tipo de disco decidirá el tipo de válvula.Los tipos más comunes de válvulas de retención son
Tipo de columpio.
Superior con bisagras
disco basculante
Tipo de ascensor
Tipo de pistón
Tipo de bola
Tipo de placa doble
Válvula de retención de parada
Válvula de retención oscilante
El disco en una válvula de tipo oscilante no está guiado, ya que se abre o se cierra por completo.Esta válvula opera cuando hay flujo en la línea y se cierra completamente cuando no hay flujo.La turbulencia y la caída de presión en la válvula son muy bajas.
Los diseños de disco y asiento pueden ser de metal con metal o de metal con compuesto.
El ángulo entre el asiento y el plano vertical se conoce como ángulo de asiento y varía de 0 a 45 grados.
Por lo general, los ángulos del asiento están en el rango de 5 a 7 grados.Los ángulos de asiento más grandes reducen el recorrido del disco, lo que resulta en un cierre rápido, lo que minimiza la posibilidad de golpes de ariete.Un asiento vertical tiene un ángulo de 0 grados.
La válvula tipo columpio permite un flujo completo y sin obstrucciones y se cierra automáticamente a medida que disminuye la presión.Por lo general, se instalan en combinación con válvulas de compuerta porque proporcionan combinaciones de flujo relativamente libres.
Una válvula de tipo oscilante básica consta de un cuerpo de válvula, un bonete y un disco que está conectado a una bisagra.

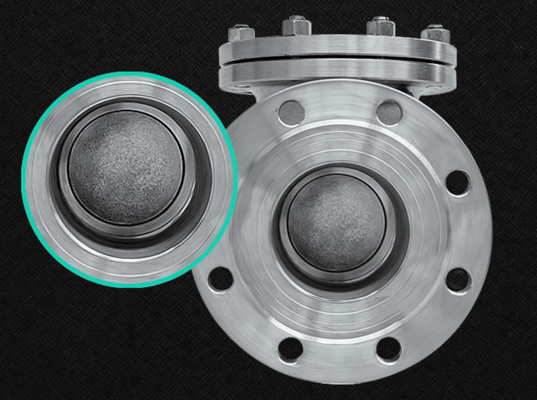

Partes de la válvula de retención
Se compone de cuerpo, tapa, disco, pasador de bisagra y anillo de asiento.En la imagen de abajo puedes ver las partes de la válvula.
Detalles de empaque:
Elegimos cajas de madera adecuadas según las diferentes válvulas y organizamos trabajadores calificados para empacar en caso de magulladuras.El transportista cooperado a largo plazo reservará espacio, despachará aduanas y transportará para nosotros sin demora.Hay tres formas de transporte, por mar, por aire y por tren.Arreglaremos el transporte de acuerdo a las necesidades de los clientes.
Detalles de la entrega:Según el pedido, 7~60 días
