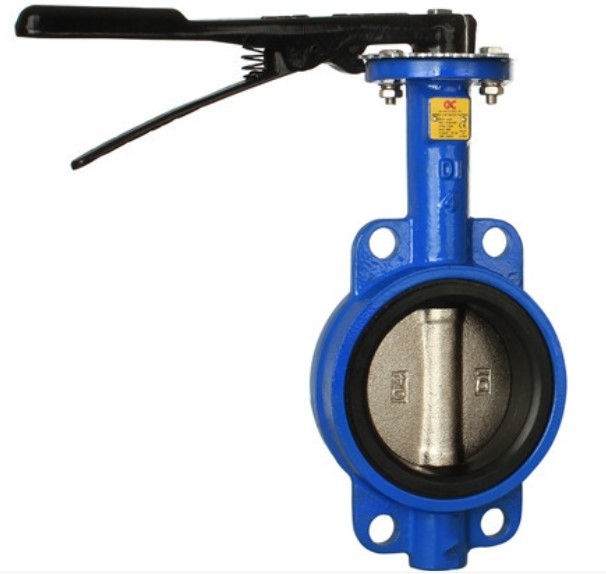

2~32" tipo válvula de mariposa de Seat del metal WCB CF8 CF8M API de la oblea 609 MSS SP-67

2~32" tipo válvula de mariposa de Seat del metal WCB, CF8, CF8M API 609, MSS SP-67 de la oblea

Prueba del cuerpo: 1,5 veces la presión de trabajo con agua. Esta prueba se realiza después de montaje de válvula y con el disco en la media posición abierta, se llama como prueba hidráulica del cuerpo.
Prueba de Seat: 1,1 veces la presión de trabajo con agua.
Función/prueba de la operación: A la hora de la inspección final, cada válvula y su actuador (palanca/engranaje regulador de corriente/actuador neumático), debajo va una prueba de funcionamiento completa (abierta/cierre). Esta prueba realizó sin la presión y en la temperatura ambiente. Asegura la operación correcta del montaje de la válvula/de actuador con los accesorios tales como válvula electromagnética, interruptores de límite, regulador etc. del filtro de aire.
Prueba especial: A petición, cualquier otra prueba se puede realizar según la instrucción especial por el cliente.


Descripción:
1.Flange
Reborde y perforación a EN1092-2, cara a cara según ISO5752 la serie 14 y ISO5752 la serie 13.
2.Disc
El disco aerodinamizado del perfil bajo asegura la resistencia más baja del flujo.
3. cuerpo
El asiento soldado con autógena y acabado de acero inoxidable del cuerpo asegura funcionamiento confiable y durable.
4. eje
Disco a la conexión del eje mediante llave, o perno de la forma cónica.
5. el llevar
Uno mismo que lubrica el transporte del material del Al-bronce, libre de mantenimiento.
6. caja de cambios
La caja de cambios baja del esfuerzo de torsión puede ser fácilmente a mano actuada rueda o conectar con el actuador.
7. Reborde superior
Reborde superior del ISO 5211 conectar con la caja de cambios o el actuador.
8. anillo o
Los anillos o múltiples del eje proporcionan larga vida y el funcionamiento de aislamiento confiable, que es fácil ser ajustado o ser substituido.
9. anillo de cierre
T perfiló el anillo de cierre del disco fijado por el criado asegura a funcionamiento de aislamiento confiable en ambos la dirección, que es también fácil ser ajustado o ser substituido sin ningunas herramientas especiales

Las válvulas de mariposa se utilizan para los servicios encendido-apagado o de modulaciones y son popular debido a su huella ligera, pequeña de la instalación, costos más bajos, operación rápida y disponibilidad en tamaños muy grandes. Estas válvulas se pueden actuar por las manijas, los engranajes o los actuadores automáticos.
