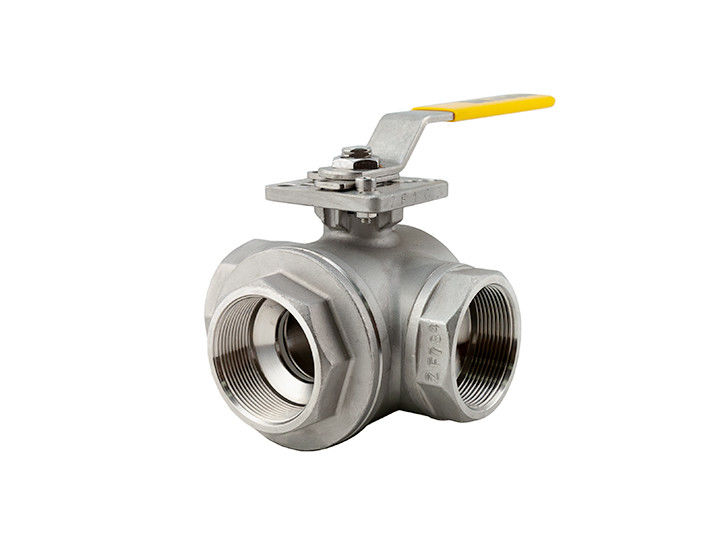

El cuerpo inoxidable PTFE de la vávula de bola de la manera DN40 3 5-8F 316L asienta el NPT o tri extremos de la abrazadera del trébol

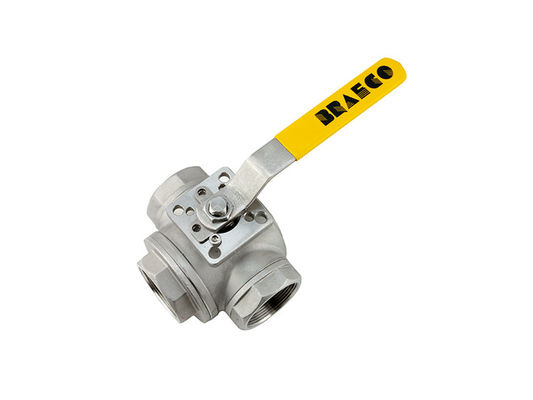

los asientos NPT del cuerpo PTFE de 5-8F 316L o la abrazadera del Tri trébol termina la vávula de bola de tres vías

Introduzca

Una vávula de bola es una válvula rotatoria del movimiento de la cuarto-vuelta que utiliza un disco bola-formado para cortar o para comenzar el flujo.

Se asemeja a una válvula de enchufe en gran medida. Cuando un puerto en la bola está en línea, permite flujo mientras que cuando usted gira la válvula 90 grados, parte sólida de la parada de la bola el flujo.

La mayoría de las vávulas de bola son del tipo de acción rápida, que requiere una vuelta del 90° de la manija de la válvula actuar la válvula.

Pero en caso de que se utiliza la válvula de gran tamaño que requirió la considerable fuerza abrir o cerrar la válvula, el actuador dirigido por engranaje. Con este arreglo, un pequeño volante de dirección es bastante para actuar una válvula bastante grande.

En este artículo, he cubierto siguientes tipos de vávulas de bola que utilizado en la tubería.

• Flotación

• Muñón montado

• Manera 3

• Entrada superior

• Cuerpo lateral de la entrada o de la fractura

• Cuerpo de tres piezas

Detalles rápidos

vávula de bola portuaria reducida de tres vías, entrada lateral y puertos de la descarga, 1,000/800psi, soporte directo ISO5211,

Cuerpo 316SS/bola/tronco, asientos de RPTFE/sellos, extremos de BSP, palanca actuada

¼” ¼ de Sizes/WP- del → 1” (DN8 → DN32) – 1.000 PSI (barra 69)
→ 2" de 1 ½” (DN40→ DN50) – 800 PSI (barra 55)

5-8RL = “L” - puerto (usado sobre todo para divertir la sola trayectoria del flujo del flujo adentro, divierte atraviesan el segundo puerto solamente mientras que el tercer puerto es cerrado. La manija gira el 90° para cambiar (el 2do puerto se cierra, 3ro se abre)

5-8RT = puerto de “T” - (puede funcionar como un L-puerto pero muchas otras opciones del flujo posibles eg. como válvula de mezcla con 2 puertos en los cuales diverja en un mercado. Todas las opciones de la trayectoria del flujo mostradas en la hoja de datos)

* opciones: Cuerpo 5-8F (puerto lleno), 316L del modelo, PTFE o asientos des alta temperatura, NPT o extremos de la abrazadera del Tri trébol

Usos de la válvula

• Puede ser utilizado en diversos tipos de servicios flúidos como válvula de parada encendido-apagado que proporcione el cierre burbuja-apretado.

• Puede ser utilizado en aire, servicios gaseosos, y del vapor así como servicios del hidrocarburo.

• El metal asentó las válvulas se puede utilizar en usos de alta presión y de la temperatura.

• es ampliamente utilizado con tubería del instrumento conectar los instrumentos.

Ventajas

• Es rápido abrirse y el tipo cercano que proporciona el lacre confiable burbuja-apretado en usos de alta presión de la temperatura.

• Es más pequeño y más ligero que una válvula de puerta del mismo tamaño y del grado.

• Varios diseños de vávulas de bola ofrecen la flexibilidad de la selección de modo que usted pueda elegir la válvula que se adapta a sus requisitos.

• Fácil actuar y mantenimiento rentable.

Características:

bola 1.Forged
diseño seguro 2.Anti-fire
dispositivo 3.Anti-static
salida 4.Free de la construcción sellada cuerpo
esfuerzo de torsión 5.Low en funcionamiento
6.Double block&bleed (DBB)
lacre 7.Emergency
tronco 8.Extension en su opción
alivio de la cavidad de cuerpo 9.Automatic
tipos de conducción 10.Various: engranaje, palanca, eléctrico, hidráulico, neumática

Conformidad de los estándares

Diseño y fabricación: ANSI B16.34, API 608, API 6D, BS5351
Dimensiones cara a cara: ANSI B16.10, API 6D
Conexión ensanchada: ANSI B16.5, ANSI B16.47
Extremo soldado con autógena: ANSI B16.25
Fie-seguro: API 607, API 6FA
Prueba e inspección: API 598, API6D

Detalles de empaquetado

Las válvulas se envuelven en hoja plástica de la burbuja y en cajas de la madera contrachapada

Puerto: China

Plazo de ejecución:

Tipos de vávulas de bola:

Aunque las vávulas de bola se puedan dividir en muchos tipos basados en la función, allí las dos categorías importantes se dan abajo:

Vávula de bola de flotación:

Una vávula de bola de flotación no tiene ninguna ancla para sostener la bola. Sin embargo, hay un tronco que se ata a la bola.

Debido a esta razón el líquido mueve libremente la bola hacia abajo según la presión del flujo. Una vávula de bola de flotación

se considera una gran opción para regular el flujo de la válvula.

Vávula de bola del muñón:

A diferencia de la vávula de bola de flotación, la vávula de bola del muñón viene con un ancla a ambos lados de la bola. Esta ayuda adicional

proporciona el pivote a la bola y a las ayudas para contener el flujo enorme. Debido a esta razón, vávulas de bola del muñón sea muy popular para

usos, que implican el flujo de válvulas de alta presión.
