Lugar de origen: | China |
Nombre de la marca: | TOBO |
Certificación: | CE/ISO |
Número de modelo: | / |
Cantidad de orden mínima: | 1pc |
---|---|
Precio: | 1-100 |
Detalles de empaquetado: | Paquete interno: paquete externo sellado la bolsa de plástico del paquete: el paquete del cartón o e |
Tiempo de entrega: | 3-5 días |
Condiciones de pago: | D/A, D/P, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 3000pcs/month |
Llave word1: | Válvula de puerta del cuchillo | Diseño: | Echado/forjado |
---|---|---|---|
Aislamiento: | EPDM/NBR/PTFE/Viton/inoxidable/Stelliete | Utilizado para: | Agua del grifo/agua de la bebida/agua/aceite/gas del mar |
Especificación: | 2" ~80", DN50~DN2000 | Tiempo de entrega: | 2-3days |
Código del HS: | 8481804090 | Posición del hilo de la válvula Rod: | Válvula de puerta exterior |
Alta luz: | PN10 válvula de puerta de la clase 150,Válvula de puerta de la mezcla PN16,Válvula de puerta de la mezcla PN10 |

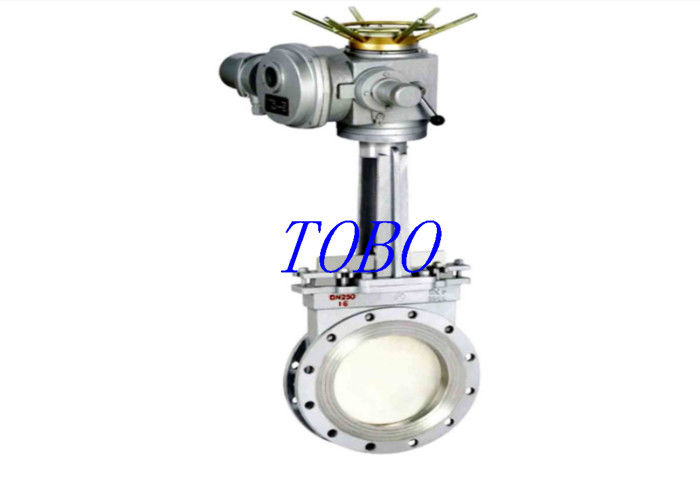

La válvula de puerta del cuchillo de la clase 150 de PN10 PN16 JIS la oblea dúctil Seat de goma del hierro del arrabio
Válvula de puerta del cuchillo, también conocida como tipo válvula de puerta del cuchillo, válvula de puerta del cuchillo, válvula de la mezcla, válvula de la mezcla, es la apertura y cerrado de un espolón, del espolón de la dirección del movimiento y del perpendicular a la dirección del flujo en el espolón de la forma de la cuchilla puede cortar la fibra cortar la cara media, de aislamiento tiene dos puerta, dos de la forma más de uso general de la superficie de lacre de la válvula de puerta del modo una cuña, el ángulo de cuña varía con los parámetros de la válvula, generalmente para el ° 5, disco cuneiforme de la válvula de puerta del cuchillo se puede hacer en un conjunto, se llama un disco rígido; Puede también ser hecha en una pequeña deformación de la puerta, para mejorar su proceso, compensa el ángulo superficial de aislamiento en el proceso de la desviación, llamó la puerta elástico. De hecho, no hay cámara en el cuerpo de válvula, las subidas del tablero de la puerta y las caídas en el surco de la guía lateral, y es presionado firmemente en el asiento por el estirón inferior. Si el alto lacre medio es necesario, el o-tipo asiento del lacre se puede seleccionar para alcanzar el lacre bidireccional. Válvula de puerta del cuchillo con el pequeño espacio de la instalación, presión de trabajo baja, no fácil llenar para arriba la ruina, precio bajo.
Gama de funcionamiento
PN | 1,0 | 1,6 | MPa |
Prueba de fuerza | 1,5 | 2,4 | |
Prueba de aislamiento | 1,1 | 1,76 | |
Temperatura conveniente | PTFE≤200; Carbono steel≤425; Steel≤600 inoxidable; Chrome-molibdeno-vanadio steel≥600 | ºC | |
Medios usados | Jarabe, celulosa, aguas residuales, goma del carbón, agua etc. de la cal-ceniza. |
Materiales principales de la parte
Título de la parte | Material |
Cuerpo/capo | Acero de carbono, acero inoxidable |
Puerta | Acero de carbono, acero inoxidable |
Tronco | Acero inoxidable |
Cara de aislamiento | De goma. PTFE. Acero inoxidable. Aleación del carburo |
Dimensiones principales
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
D0 | 180 | 180 | 220 | 220 | 230 | 280 | 360 | 360 | 400 | 400 | 40 | 530 | 530 | 600 | 600 | 680 | 680 |
L | 48 | 48 | 50 | 50 | 57 | 57 | 70 | 70 | 76 | 76 | 89 | 89 | 114 | 114 | 127 | 127 | 154 |
Hmax | 285 | 298 | 315 | 365 | 400 | 475 | 540 | 630 | 780 | 885 | 990 | 1100 | 1200 | 1450 | 1700 | 2000 | 2300 |
Especificación:
Fecha técnica | Especificación material | ||
Diámetro nominal | DN40-DN600 | Cuerpo de válvula | Arrabio dúctil/ |
Presión nominal | PN10/PN16 |
|
|
Temperatura de la operación | -40°C~120°C | ||
Estándar de Driling del reborde | EN 1092 DE DIN2532-2533/BS | Material del sello | EPDM O NBR |
Tratamiento de Suface | Pintura |
|
|
Uso |
Servicio portátil del agua, de distribución de agua y líneas de la alimentación, disposol de las aguas residuales, irrigación, sistema de tubo de la protección contra los incendios, etc. |
Nombre de producto
|
Material
|
Cuerpo de válvula
|
Hierro dúctil, acero de carbono, acero inoxidable
|
Cuchillo
|
Acero inoxidable
|
Tronco
|
Acero inoxidable
|
Volante de dirección
|
Arrabio
|
Lacre
|
NBR/EPDM/PTFE o metal Seat
|
Especificación de la válvula de puerta del cuchillo:
Fecha técnica | |||||||||
Diámetro nominal | DN50-800mm | ||||||||
Presión nominal | PN10/PN16 | ||||||||
Temperatura de la operación | -40°C~225°C | ||||||||
Poder | Eléctrico | ||||||||
Medio | celulosa, aguas residuales, mezcla del carbón, ceniza | ||||||||
Material |
|
