GRUPO DE ACERO CHINA DE TOBO
 |
| Lugar de origen: | China |
| Nombre de la marca: | TOBO |
| Certificación: | ISO |
| Número de modelo: | / |
| Cantidad de orden mínima: | 10pcs |
|---|---|
| Precio: | 39-40$ |
| Detalles de empaquetado: | Las válvulas se envuelven en hoja plástica de la burbuja y en cajas de la madera contrachapada |
| Tiempo de entrega: | 15-20days |
| Condiciones de pago: | D/A, D/P, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 208080pcs |
| Nombre: | Válvula de puerta del cuchillo de la oblea | Gama de tallas: | 2inch a 24 pulgadas |
|---|---|---|---|
| Material: | GGG40/50; CF8; CF8M; 2205; 2507 | Modo de la impulsión: | nivel |
| Presssure: | 0.6MPa~2.5MPa | temperatura: | -38°C~1100°C |
| Material de aislamiento: | PTFE, metal asentado | Perforación del reborde: | ANSI B16.5, GB/T9113, JB/T79, hectogramo, envío y dirección, JIS, estruendo, N-F, BS |
| Alta luz: | Tipo válvula de la oblea de puerta del cuchillo,Válvula de puerta del cuchillo de 4 pulgadas,Válvula de puerta del cuchillo de 12 pulgadas |
||

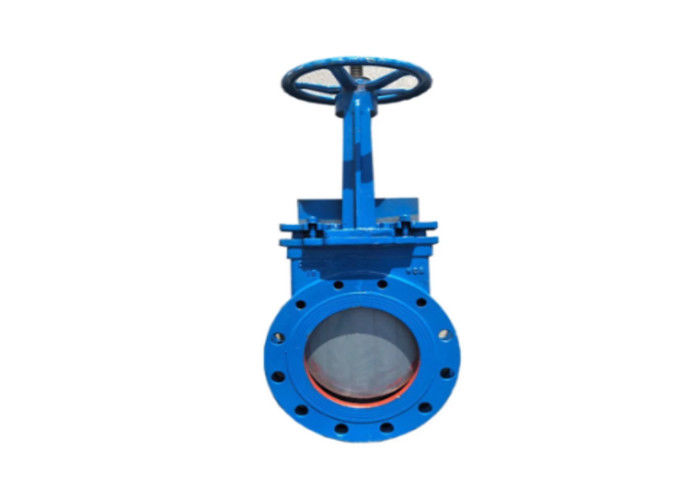

COVNA válvula de puerta de acero inoxidable del cuchillo de la manija de la rueda del agua de 4 pulgadas
| Artículo | COVNA válvula de puerta de acero inoxidable del cuchillo de la manija de la rueda del agua de 4 pulgadas |
| Gama de tallas | 2" ~80", DN50~DN2000 |
| Presssure | 0.6MPa~2.5MPa |
| Temperatura | -38°C~1100°C |
| Conexión | Extremo ensanchado |
| Perforación del reborde | ANSI B16.5, GB/T9113, JB/T79, hectogramo, envío y dirección, JIS, estruendo, N-F, BS |
| Material | Acero inoxidable, WCB |
| Material de aislamiento | PTFE, metal asentado |
| Salida | Grado A (salida cero), de PTFE grado asentado metal D (³ líquido /s de 0.1xDN milímetro) |
1. Descripción
La válvula de puerta del cuchillo es una válvula unidireccional/bidireccional de la oblea diseñada para las aplicaciones de servicios industriales generales. El diseño del cuerpo y del asiento asegura la no-obstrucción apagada en los sólidos suspendidos en industrias por ejemplo:
• Pulpa y papel
• Depuradoras de aguas residuales
• Comida y bebida
• Explotación minera
• Centrales eléctricas • Fábricas de productos químicos
• Manipulación a granel
| Modelo | Tamaño | Estándar del reborde | Presión de prueba (Mpa) | Temporeros de trabajo. | Medio | |
| Fuerza del cuerpo | Sello | |||||
| PZ73X-16RQ | DN50-DN350 | PN10/PN16/150LB | 1,6 | 1,0 | ºCdel ≤80 | Agua, pulpa, aguas residuales, carbón |
| DN400-DN600 | 1,0 | 0,6 | ||||
| DN700-DN950 | 0,6 | 0,4 | ||||
| DN1000 | 0,6 | 0,3 | ||||
| DN100-DN1400 El otro tamaño (a petición) |
0,5 | 0,3 | ||||
2. Sello máximo y temperaturas que embalan
| Max Temperature (ºC) |
Sello | |||
| EPDM | VITON | NITRILO | GRAFITO | |
| 120 | 200 | 120 | 600 | |
| Max Temperature (ºC) |
Embalaje | |
| NBR | GRAFITO | |
| 80 | 600 | |
3. Requisito técnico
Material: GGG40/50; CF8; CF8M; 2205; 2507
Modelo de la conexión: Tipo del estirón. Tipo del reborde
Estándar de la conexión: EN 1091-1 DEL ESTRUENDO; GB/T 9119-2000; JIS 10K; ASME B 16,5
Gama de tallas: 2inch a 24 pulgadas
Modo de la impulsión: Nivel: Caja de engranajes: Penematic: Motor
La válvula de puerta del cuchillo es una válvula unidireccional de la oblea para el uso industrial general.
La gama disponible del diámetro nominal de DN50 a DN600 con las conexiones arrastradas del reborde que cumplen con EN 1092-1 PN10/PN16 o alternativamente, ANSI B16.5.
La válvula de puerta del cuchillo se utiliza predominante en el papel y la pulpa, las minerías químicas, y, y las depuradoras de la industria alimentaria así como de aguas residuales, y en los sectores del acero y del pienso del azúcar.
Los actuadores de la impulsión ofrecieron para la válvula de puerta del cuchillo incluyen el volante de dirección con el tronco de levantamiento o de no-levantamiento, o alternativamente doble-o los cilindros neumáticos de efecto simple (vuelta de la primavera), engranaje cónico, el engranaje de cadena y los actuadores eléctricos.
La estructura de las válvulas de puerta unidireccionales del cuchillo es un cuerpo del monoblock del molde del estilo de la oblea, con la cara aumentada y las costillas reforzadas para diámetros nominales más grandes para la fuerza adicional del cuerpo.
El cuerpo del monoblock de las válvulas de puerta del cuchillo está disponible en WCB o alternativamente en CF8M/CF8/CF3/CF3M de acero inoxidable.
La placa de la diapositiva de las válvulas de puerta del cuchillo está utilizando AISI de acero inoxidable 304,201,301,304L, 316L o AISI 316 o bien. El radio de la placa de la puerta de diapositiva de las válvulas de puerta del cuchillo tiene un filo biselado. Como consecuencia, los sólidos se pueden cortar a través, alcanzando un sello apretado en la posición cerrada. A petición, el grueso de la placa de las válvulas de puerta del cuchillo se puede aumentar para presiones de funcionamiento más altas y/o un material más de alta calidad puede ser utilizado.
El asiento de la placa de la diapositiva en el cuerpo del monoblock es sellado firmemente por un sello del elastómero en surco del cuerpo o el lacre metal sobre metal.
El material estándar usado para el sello del elastómero de las válvulas de puerta del cuchillo es asiento del metal de EPDM/NBRor
Alternativamente, el nitrilo, viton, PTFE o bien está disponible.
El casquillo de empaquetadura consiste en varias capas de fibra trenzada.
